云母带定位于满足中高端客户之需求。我司产品厚度最薄为0.08MM,长度最长超过20000M,分切宽度最窄4.5MM,该三项指标国内都是首屈一指,只有极少数厂家能做到。在性能上我司产品还具有下述优点:
①具有良好的耐火性能。用合成云母带单层绕包的电缆,电缆在火焰温度高达1000℃时,可持续3小时内仍保持电路正常运行;
②在耐热塑料护套电缆结构中使用耐火云母带,在燃烧期间,会减少和阻止毒烟和毒气的产生和释出;
③具有耐酸碱性和抗电晕、抗辐射的特性,以及良好的拉伸性、柔软性和绝缘性。
常温性能:合成云母带最好、白云母带次之、金云母带较差.
高温下绝缘性能:合成云母带最好、金云母带次之、白云母带较差.
耐高温性能:合成云母带氟金云母带,不含结晶水,熔点1375℃,安全裕度大,耐高温性能最好,金云母在800℃以上释放出结晶水,耐高温性能次之、白云母600℃释出结晶水,耐高温性能较差.
合成云母是以氟离子代替羟基,在常压条件下合成出的尺寸大、晶型完整的人工云母。合成云母带是将合成云母抄制成的云母纸为主要材料,再用粘合剂将玻璃布粘贴在一面或两面而制成的。将玻璃布粘贴在云母纸一面的叫做“单面带”,两面都粘贴的叫“双面带”。在制造过程中,将几个结构层次粘合在一起后,再经过炉子烘干,然后收卷,再分切成不同规格的带子。
♦云母带的类别
云母带,又称耐火云母带,是一种耐火绝缘材料,按用途可分为:电机用云母带、电缆用云母带。按结构分为:双面带、单面带、三合一带、双膜带、单膜带等。按云母又可分为:合成云母带、金云母带、白云母带。
合成云母带
合成云母带除具有天然云母带的特性即:膨胀系数小、介电强度大、电阻率高和介电常数均匀以外,其主要特点是耐热等级高,可达到A级耐火水平(950一1000℃)
合成云母带耐温大于1000℃,厚度范围在0.08~0.15mm,最大供应宽度920mm 。
A. 双面合成云母带:以合成云母纸为基材,用玻纤布作双面补强材料,用硅树脂粘合剂粘合,是制造耐火型电线电缆最理想的首选材料。耐火性能最好,推荐重点工程使用。
B.单面合成云母带:以合成云母纸为基材,用玻纤布作单面补强材料,是制造耐火型电线电缆最理想的首选材料。耐火性能好,推荐重点工程使用。
金云母带
金云母系列云母带具有良好的耐火性、耐酸碱性和抗电晕、抗辐射的特性,且有很好柔软性及拉伸强度,适合于高速缠绕。 耐火实验表明:包绕了金云母带的电线电缆,在温度840℃电压1000V的条件下可保证90min小时不发生击穿。
金云母玻纤耐火带被广泛应用于高层建筑、地下铁道、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方,例如,消防设备及紧急向导灯等应急设施的供电线路和控制线路。由于其价格低廉,是做耐火线缆的首选材料。
A.双面金云母带:以金云母纸为基材,用玻纤布作双面补强材料,主要用于耐火电缆的芯线与外皮之间做耐火绝缘层。耐火性能较好,推荐普通工程使用。
B.单面金云母带:以金云母纸为基材,用玻纤布作单面补强材料,主要用于耐火电缆做耐火绝缘层。耐火性能较好,推荐普通工程使用。
C.三合一金云母带:以金云母纸为基材,用玻纤布和无碳性薄膜作单面补强材料,主要用于耐火电缆做耐火绝缘层。 耐火性能较好,推荐普通工程使用。
D.双膜金云母带:以金云母纸为基材,用塑料薄膜作双面补强,主要用于电机绝缘层。 耐火性能差,耐火电缆严禁使用。
E.单膜金云母带:以金云母纸为基材,用塑料薄膜作单面补强,主要用于电机绝缘层。 耐火性能差,耐火电缆严禁使用。
任何地方都可能发生火灾,但当火灾发生在人口聚集、安全要求特高的地方时,保证电力、信息线缆在足够时间内维持正常工作是至关重要的,否则将会造成极大危害。因此,用云母带生产的防火线缆广泛用于下述场所:石油钻进平台、高层建筑、大型电站、地铁、重要工矿企业、计算机中心、航天中心等。
性能指标
Properties
|
NHJ-D单面金云母
|
NHJ-S 双面
金云母
|
NHH-D 单面合成云母
|
NHH-S 双面
合成云母
|
||||||
厚度
(mm)
|
0.10
|
0.12
|
0.14
|
0.14
|
0.17
|
0.10
|
0.12
|
0.14
|
0.14
|
0.17
|
单重
(g/m2)
|
140
|
165
|
190
|
210
|
250
|
140
|
165
|
190
|
210
|
250
|
抗张强度
(N/cm)
|
≥80
|
≥80
|
≥80
|
≥100
|
≥100
|
≥80
|
≥80
|
≥80
|
≥100
|
≥100
|
耐火特性
|
750℃-850℃ IEC331
|
750℃-850℃ IEC331
|
950℃-1000℃ IEC331
|
950℃-1000℃ IEC331
|
||||||
介电强度
(KV/mm)
|
≥10
|
≥10
|
≥10
|
≥10
|
||||||
云母含量
(%)
|
≥60
|
≥60
|
≥60
|
≥60
|
特性:
高温下绝缘性能优良。
良好的环保性能,产品成份不含石棉、高温下不会产生有毒气体,
具有耐酸碱、抗电晕、抗辐射的特性,
成品干爽、无粘连性,
具有良好的弯曲性、柔软性,在高速绕包电线电缆时抗张强度高。
应用:
用云母带绕包的耐火电缆广泛用于下述场所:石油钻井平台,高层建筑,大型电站,地铁,重要工矿企业,计算机中心,航空航天领域,等等。
规格:
宽度:5-1000mm
长度:300m-10000m
标准芯:52mm,76mm,82mm,105mm
型号:
型号 |
名称 |
云母 |
加强材料 |
结构 |
MT-PGA |
耐火电缆用单面金云母带 |
金云母 |
玻纤布 |
单面加强 |
MT-SGA |
耐火电缆用单面合成云母带 |
合成云母 |
玻纤布 |
单面加强 |
MT-CGA |
耐火电缆用单面煅烧云母带 |
煅烧云母 |
玻纤布 |
单面加强 |
MT-GPFD |
耐火电缆用双面复合型云母带 |
金云母 |
玻纤布, 薄膜 |
双面复合加强 |
MTS-PG |
耐火电缆用复绕单面金云母带 |
金云母 |
玻纤布 |
单面加强,复绕云母带 |
MR-PG |
加厚型金云母带 |
金云母 |
玻纤布 |
加厚型云母带 |

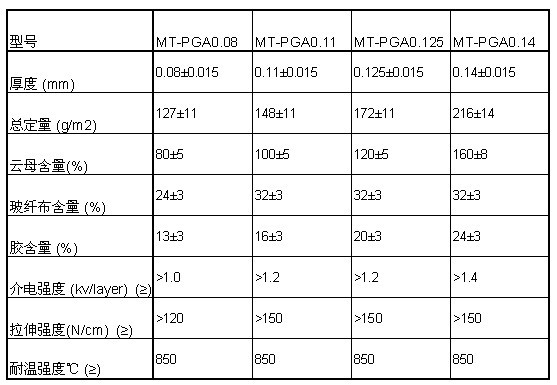

参数:
例:耐火电缆用单面金云母带 MT-PGA

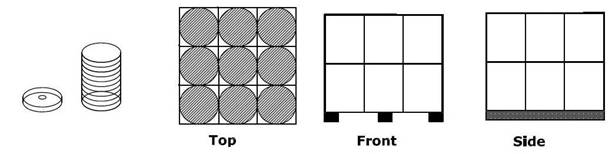

包装:
使用常识:
耐火云母带使用过程中,绕包工序最为关键。技术人员应根据导线线径大小选择合适宽度的云母带、绕包张力、角度与绕包速度,不得发生断带或漏包现象,保证绕包后的绝缘线芯表面光滑平整,无云母脱落。
绕制小截面导线时,由于绕包曲率半径小,很容易造成云母脱落,同时云母带因宽度较窄,抗拉力较小,因此绕包张力、速度要控制均匀,以防断带、掉粉。
云母带绕包层数与搭接率因电缆产品材料性质、规格与型号差异而不同,需要电缆设计人员依据耐火试验结果予以确定。根据IEC关于耐火电缆检测标准,我们建议绕包2层,搭接率不低于50%,即导线由4层云母带包裹。
执行标准:GB/T19666-2005
国内各种型号的命名
合成云母单面带GS-6型号意义:G玻璃布 S合成云母纸 6有机硅树脂
项目 | 白云母 | 金云母 | 合成云母 |
代号 |
GM、FM GMG、FMG |
GP、FP GPG、FPG |
GS、FS GSG、FSG |
型号 | 云母纸类型 | 补强形式 |
5460-1D | 煅烧白云母纸 | 单面 |
5460-1S | 煅烧白云母纸 | 双面 |
5461-1D | 非煅烧白云母纸 | 单面 |
5461-1S | 非煅烧白云母纸 | 双面 |
5461-3D | 非煅烧金云母纸 | 单面 |
5461-3S | 非煅烧金云母纸 | 双面 |
注:表中D表示单面补强,S表示双面补强 。 JB/T6688.5-1999
型号 | 云母纸类型 | 补强形式 |
540-1D(G)/540-1D(P) | 煅烧白云母 | 单面 |
540-1S(G)/540-1S(P)/540-1S(G/P) | 煅烧白云母 | 双面 |
541-1D(G)/541-1D(P) | 非煅烧白云母 | 单面 |
541-1S(G)/541-1S(P)/541-1S(GP) | 非煅烧白云母 | 双面 |
541-3D(G)/541-3D(P) | 非煅烧金云母 | 单面 |
541-3S(G)/541-3S(P)/541-3S(G/P) | 非煅烧金云母 | 双面 |
542-4D(G)/542-4D(P) | 合成云母纸 | 单面 |
542-4S(G)/542-4S(P)/542-4S(G/P) | 合成云母纸 | 双面 |
注:表中D表示单面补强,S表示双面补强,G表示玻璃布补强,P表示薄膜补强 GB/T5019.10-2009
金云母带根据补强材料不同,可以分为:
R-5461-P-GS 金云母单面玻纤带
R-5461-P-GD 金云母双面玻纤带
R-5461-P-FS 金云母单面薄膜带
R-5461-P-GFD 金云母三合一带
注:产品编码含义
R-5461:公司产品系列号P:金云母GS:单面玻纤带
GD:双面玻纤带GFD:薄膜玻纤三合一带FS:单面薄膜带
煅烧云母带根据补强材料不同,可以分为:
R-5461-MC-GS 煅烧云母单面玻纤带
R-5461-MC-GD 煅烧云母双面玻纤带
R-5461-MC-FS 煅烧云母单面薄膜带
注:产品编码含义
R-5461:公司产品系列号 MC:煅烧白云母 GS:单面玻纤带
GD:双面玻纤带 GFD:薄膜玻纤三合一带 FS:单面薄膜带
云母带塔盘
◆R-5461-P-GS: 金云母单面玻纤带
◆R-5461-P-GD: 金云母双面玻纤带
◆R-5461-P-GFD: 金云母三合一带
◆R-5461-P-FS: 金云母薄膜带
◆R-5461-S-GS: 合成云母单面玻纤带
◆R-5461-S-GD: 合成云母双面玻纤带
◆R-5461-S-GFD: 合成云母三合一带
◆R-5461-S-FS: 合成云母薄膜带
注:产品编码含义
R-5461:公司产品系列号 P:金云母 S:合成云母
GS:单面玻纤带
GD:双面玻纤带 GFD:薄膜玻纤三合一带
FS:单面薄膜带 CM:锻烧白云母
合成云母带根据补强材料不同,可以分为:
R-5461-S-GS 合成云母单面玻纤带
R-5461-S-GD 合成云母双面玻纤带
R-5461-S-FS 合成云母单面薄膜带
R-5461-S-GFD 合成云母三合一带
注:产品编码含义
R-5461:公司产品系列号 S:合成云母 GS:单面玻纤带
GD:双面玻纤带 GFD:薄膜玻纤三合一带 FS:单面薄膜带
