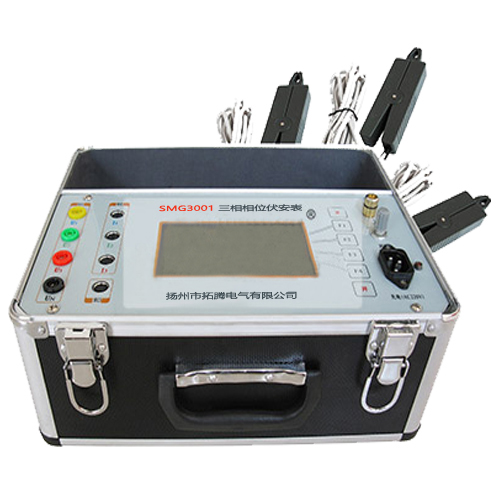

型号:SMG3001
名称:便携式三相相位伏安表、三相相位伏安表、相位伏安表、多功能三相相位伏安表、多功能相位伏安表
SMG3001便携式三相相位伏安表以高性能的单片机作为中央处理器而集成的一款便携式三相相位伏安表,SMG3001三相相位伏安表采用三个独立的电压通道,三个独立的电流通道,三个采样电流钳,大屏幕图形点阵式液晶显示器,SMG3001便携式三相相位伏安表具有七大功能集为一体:
功能一:三相相位伏安表具有三相电压测量功能
功能二:三相相位伏安表具有三相钳型电流测量功能
功能三:三相相位伏安表具有相位测量功能
功能四:三相相位伏安表具有相序表测量功能
功能五:三相相位伏安表具有频率计、功率测量功能
功能六:功率因数测量功能
该SMG3001三相相位伏安表采用长效镍氢电池以及电池管理电路,非易失性存储器,高精度时钟,串行数据接口的硬件设计,达到了便携式相位测量和多功能仪表的全新技术, SMG3001三相相位伏安表是传统双钳相位表所无法比拟的,具有测试精度高,测试速度快,该便携式三相相位伏安表广泛的受电力检修和电力计量部门使用。
相位伏安表别称
三相相位表、双钳三相相位表、双钳三相相位伏安表、三相相位伏安表、便携式钳形三相相位表、钳形三相相位伏安表、数字三相双钳相位表、数字式双钳三相相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、三相双钳数字式相位表
相位伏安表功能
1、便携式三相相位伏安表拥有七大功能:三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身
2、该SMG3001三相相位伏安表时测量(多至三相)电参数,并显示向量六角图
3、钳形小电流准确测量,可作为泄漏电流表使用
4、该三相相位伏安表具有大屏幕点阵液晶,友好的人机界面
5、长效镍氢电池,交直流两用电源,方便现场使用
6、串行数据接口,可连接微型打印机及与计算机通讯
7、屏幕(数据、图形)功能,方便查阅
8、该三相相位伏安表具有自换量程,软件校准
9、高精度时钟,电池容量条形模拟显示
10、该三相相位伏安表具有全数字化,高可靠性
技术参数:
测量范围 |
相位 |
0°~360° |
电压 |
5~500V |
|
电流 |
10mA~10A |
|
频率 |
45~65Hz |
|
功率因数 |
-1~+1 |
|
功率 |
0~2.5KW |
基本误差:
(1)参比条件
温度 |
湿度 |
波形 |
频率 |
导线位置 |
相角测量 |
|
电压 |
电流 |
|||||
20℃±5℃ |
<70% |
正弦波失真度≤1% |
50Hz±1Hz |
钳口中心位置 |
100V±25V |
1A±0.2A |
相位 |
±1° |
分辨率 |
0.1° |
注:电流小于20mA时,相位误差小于±3°
电压 |
0.5级 |
分辨率 |
0.01V |
电流 |
0.5级 |
分辨率 |
1mA |
功率因数 |
1%±2个字 |
功率 |
2.0级 |
输入阻抗 |
1MΩ |
工作条件
温度 |
湿度 |
相角测量 |
|
电压幅值 |
电流幅值 |
||
0℃~40℃ |
≤80% |
5V~500V |
10mA~10A |
附加误差 |
在相角测量时,电压、电流在规定的工作条件下取值时,由此引起的附加误差不大于基本误差 |
|
在测量电流时,导线偏离钳口中心位置,引起的附加误差不大于基本误差 |
||
耐压和绝缘 |
耐压 |
≥100MΩ |
绝缘 |
≥2KV/min,50Hz正弦波 |
|
电源 |
机内电池 |
长效镍氢电池,功耗≤6W,背光下使用时间约16小时 |
交流电源 |
AC 85~265V,0.8A,功率≤8VA |
|
外形尺寸 |
320*280*140mm3 |
|
重量 |
3.2kg |
附件配置:
名称 |
数量 |
SMG3001便携式三相相位伏安表 |
1台 |
精密电流钳 |
3把 |
电压测试电缆 |
4根 |
电源线 |
1根 |
鳄鱼夹 |
4只 |
仪器包 |
1个 |
软件光盘 |
1张 |
说明书 |
1本 |
检验报告 |
1份 |
合格证 |
1张 |
注: SMG3001三相相位伏安表产品参数及外观仅供了解产品功能,技术参数与型号如有变动,恕不另行通知

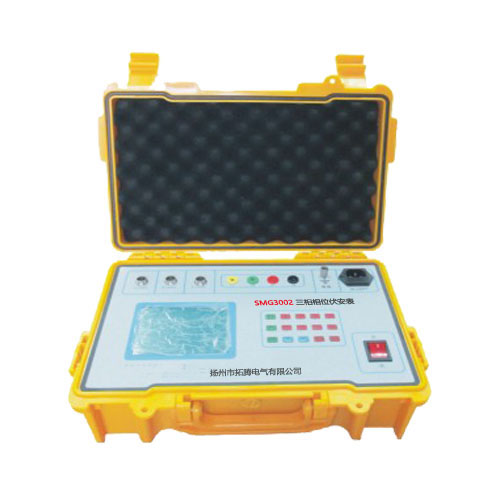

SMG3002三相相位伏安表
一、功能简介
本仪器是我公司SMG3002三相相位伏安表。该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用最新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。本仪器具有如下特点:
1. 采用大屏幕高背光显示,汉字显示仪器的工作状态和测试参数,操作极为方便。
2. 实时测量三相电压、电流、相位关系及向量图;频率、有功、无功功率、功率因数及视在功率的分相功率。
3. 小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况,仪器测量精度高,测量范围宽。
4. 自动判别线路感性或容性负载特性,并判别三相三线及三相四线电能表1008种错误接线,指出错误接线位置。
5. 双路电源供电,即可充电电池工作也可现场AC220V借电,电池工作时间长达18小时。
6. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图。
7. 中文菜单与直接按键相结合,操作易学、易用。
序号 |
仪器配件名称 |
数量 |
配置 |
1 |
主机 |
1个 |
必配件 |
2 |
电压测试线 |
1套 |
必配件 |
3 |
20A电流钳 |
3只 |
必配件 |
4 |
产品使用说明书 |
1本 |
必配件 |
5 |
合格证、保修卡 |
1张 |
必配件 |
1. 基本误差
参数 |
量程或范围 |
分辨率 |
误差极限 |
|
U |
45V-450V |
0.01V |
±0.5% |
|
I * |
1.5mA-10A |
0.00 1 A |
±0.5% |
|
Φ |
0.0°-360° |
0.1° |
±1.0° |
|
F |
45-65Hz |
0.1 Hz |
±0.03 Hz |
|
P |
22±40V |
5A量限 |
0.1w |
±0.5% |
PF |
220±40V |
0.001 |
±0.01 |
注:当电流范围在1.5 mA -10 mA量限时,相对误差为±3°。
2. 测量通道特性
电压通道
输入阻抗:>500kΩ
分 辨 率:0.01V
电流通道 电流量限:1.5mA ~ 20A
分 辨 率:0.001A
输入方式:钳形电流互感器转换输入
相位测量:0.0-360.0度
整机准确度: 0.5级
频率影响:信号在45Hz~65Hz范围 <±0.04%
温度影响:在-10℃~+40℃范围 <±50ppm
整机准确度: 0.5级
3. 工作电源(双电源供电)
交流电源:AC220V供电
直流电源:内置高性能镍氢电池
4. 安全特性
4.1 耐压
电压输入端, 交流充电电源输入端与仪表外壳之间,钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV/50HZ正弦交流电压历时1min的试验。
4.2 绝缘电阻
电压输入端, 交流充电电源输入端与仪表外壳之间,钳形电流互感器铁芯与付边绕组引出线及钳柄之间的绝缘电阻大于10MΩ。
3. 外形尺寸
主机外形尺寸:360X250X130(mm3) 重量:4kg
钳表外形尺寸:142x42x18(mm3) 重量: 180g/把
