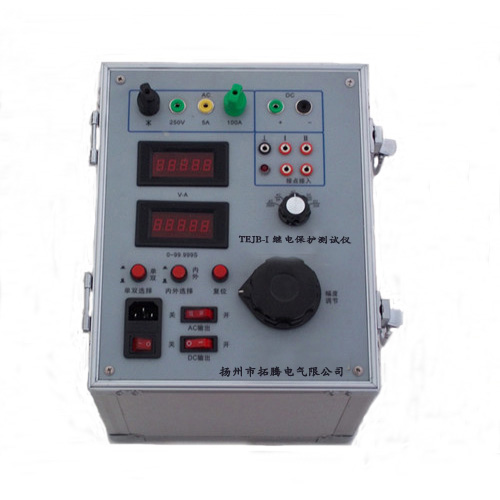

TEJB-I型继电保护测试仪
功能特点:
同时输出两路电压、电流采用0.5级数字表,交直流测量为真实有效值,适用于电压、电流、时间、中间、反时限电流继电器、信号、极化等继电器。体积小、携带方便
技术参数:
输入电源:AC220V±10% 50Hz
标称容量:1KVA(可根据要求增加容量)
输出:主回路AC 0~250V 0~500mA 0~10A 0~100A
DC 0 ~ 350A 0~10A 0~500mA
辅助回路 AC 0 ~250V DC 0~350V
测时范围:0~99.999S
外型尺寸:280mm×190mm×280mm
质量:12Kg
TEJB-Ⅱ型继电保护测试仪
全数字显示,操作方便;非常适合现场操作。对电压、电流(各种电流继电器)时间、中间(包括DZB系列)、差动等继电器的试验尤为适用。
一、主要技术指标
1.Ⅰ路输出
交流电压:0—250V(≤5A) 分辨率0.1V
交流电流:0—5A 分辨率0.01A
交流电流:0—100A 分辨率0.1A
直流电压:0—300V 分辨率0.1V
直流电流:0—20A 分辨率0.01A
2.Ⅱ路输出
交流电压:0—250V(≤2.5A)分辨率0.1V
交流电流:0—500mA 分辨率0.1mA
交流电流:0—50A 分辨率0.1A
直流电压:0—300V 分辨率0.1V
直流电流:0—10A 分辨率0.01A
3.时间测量:0—99.999S 分辨率0.001S
4.精度等级:0.5级
5.输入功率:≥1KVA
6.输入电源:AC220V±10% 50±1Hz
7.体积:340x300x300mm
8.质量:12Kg
TEJB--Ⅲ型继电保护测试仪
一主要功能
具有三相57V/100V电压输出,并同时输出最大0—100A电流,可对距离保护单元进行测试,也可对单元件继电器进行测试。
可模拟单相接地或两相短路故障。
可进行动态模拟故障。
可进行时间测量试验。
具有两路交流电流输出,可对差动继电器进行试验。
具有Ⅰ路电压或电流相对Ⅱ路电压或电流00-- 3600角度调节,满足功率方向继电器试验。
具有两路交直流电流、电压输出,满足各种中间继电器及其它继电器试验。
可对信号及执行元件试验。
二主要技术指标
1、输入:三相380V/220V+N 1KVA
2、输出:
Ⅰ路: AC 0—500.0mA
AC 0—5.00A
AC 0—100.0A
AC 0—250.0V
DC 0—350.0V
DC 0—20.00A
Ⅱ路: AC UAN、UBN、UCN 0—57.0V (5A)
AC UAB、UBC、UCA 0—100.0V(5A)
AC 0—50.00A
DC 0—350.0V
DC 0—10.00A
3、Ⅰ路电压或电流相对Ⅱ路电流或电压作00-- 3600移相。
4、测量范围
电压范围:0—500V
电流范围:0—500.0mA—5.00A—50.00A—100.0A
角度范围:00-- 3600
时间范围:0—999.999S
