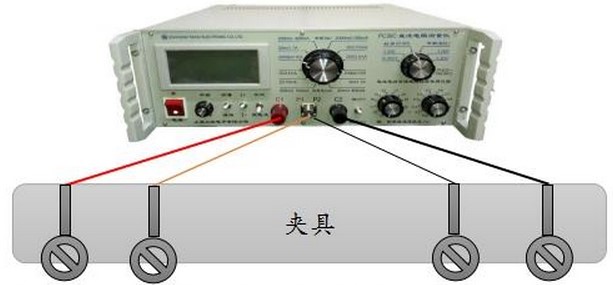

第一步 连接 按照面板C1/P1/P2/C2(从左至右)的顺序与夹具的4个端子对应连接.
第二步 预热 打开电源,让仪器预热3分钟以上。
第三步 校零 1、【功能选择开关】 拨至“校零(0.00)”档位;
2、【测量状态选择开关】 拨至“低电流位置”;
3、【量程选择开关】 拨至“200uΩ 10A档”;
4、调节【校零、平衡旋钮】,使仪器显示0000与-0000之间.
第四步 平衡 1、【功能选择开关】 拨至“平衡(BAL)”档位显示“BAL";
2、调节【校零 平衡旋钮】,使仪器显示0000与-0000之间,可以抵消外部电势的影响。
如出现数值太大,请等到显示屏读数降至5个字以下,再进行“平衡”操作。
第五步 温度补偿
【温度校正开关】拨向“校正(TC)"位置,仪器显示TC,表示进入温度校正的测量模式:调节【温度输入开关】,根据环境温度进行温度输入。
第六步 测量
1、 根据被测器件的特性,选择合适量程,入如不能估算电阻值,请索取参考以下速查表。
钢材 |
截面积小于1mm2 |
常规电流200mΩ 400mA档位 |
截面积 1mm2-8mm2 |
常规电流20mΩ 1A档位 |
|
截面积 9mm2-87mm2 |
常规电流2000uΩ 10A档位 |
|
截面积 88mm2-2500mm2 |
低电流200uΩ 10A档位 |
|
铝材 |
截面积 1mm2 |
常规电流200mΩ 400mA档位 |
截面积 2mm2-14mm2 |
常规电流20mΩ 1A档位 |
|
截面积 15mm2-141mm2 |
常规电流2000uΩ 10A档位 |
|
截面积 142mm2-2500mm2 |
低电流200uΩ 10A档位 |
2、【功能选择开关】拨至“1.00 I”档位,屏幕出现“1.00 I”字符,显示数值即为被测电阻值。
第七步 倍率电流下的测量 由于钢、铝有较大的温度系数,电流过大会加热导线,造成误差,需要倍率电流下的电阻测量。
第八步 反向电流下的测量 被测电阻<0.1Ω(100mΩ),需要反向电流下的电阻测量,
最终测量结果等于(正向电阻值+反向电阻的绝对值)/2
注意事项:测量完毕,必须回到【校零】或关闭电源,才能松开被测材料,以免损坏仪器。
