CTP-806系列互感器综合测试仪

◎使用“一键飞梭”快捷操作方式，功能更强大，性能更优越，使用更方便。

◎欧式扳把快速接头、锁扣设计，接触面大、通流能力强；

◎内置式封闭快速插头、无遮挡设计，安全可靠；

CTP-806系列CTP-806A/CTP-806B/CTP-806C/CTP-806D/CTP-806E/CTP-806F互感器综合测试仪博采众长，摒弃华宠，突出实用，功能全面。具有工作可靠性高、操作简便、测量精确、小巧轻便等特点。可轻松便捷地对电流、电压互感器做伏安特性、变比、极性测试等。

产品别称：PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性测试仪、CTPT特性综合测试仪

主要特征：

CTP-806A/806B伏安特性综合测试仪
主要特点：
>支持检测CT
>满足 GB1207、GB1208等规程要求.
>无需外接其它辅助设备，单机即可完成所有检测项目.
>自带微型快速打印机、可直接现场打印测试结果.
>采用智能控制器，操作简单.
>大屏幕液晶，图形化显示接口.
>按规程自动给出CT/PT（励磁）拐点值.
>自动给出5%和10%误差曲线.
>可保存3000组测试资料，掉电后不丢失.
>支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
>小巧轻便≤20Kg，非常利于现场测试.

主要测试功能：

CT（保护类、计量类）

• 伏安特性（励磁特性）曲线

• 自动给出拐点值

• 自动给出5%和10%的误差曲线

• 变比测量

• 极性判断

• 一次通流测试

• 比差测量（CTP-806A无此功能）

• 角差测量（CTP-806A无此功能）

• 交流耐压测试

• 铁心退磁

主要技术指标：

项目	参数
工作电源	AC220V±10% 、50Hz
设备输出	0～1000V（20A峰值）
大电流输出	0～600A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
角差	精度：±4min，分辨率：0.1min
比差	精度：≤0.05%
CT变比	范围：5000A/1A(25000A/5A)，精度：≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量	尺寸：410mm × 260mm × 340mm ，重量：≤20Kg

CTP-806C/806D伏安特性综合测试仪
主要特点：
>支持检测CT和PT
>满足 GB1207、GB1208等规程要求.
>无需外接其它辅助设备，单机即可完成所有检测项目.
>自带微型快速打印机、可直接现场打印测试结果.
>采用智能控制器，操作简单.
>大屏幕液晶，图形化显示接口.
>按规程自动给出CT/PT（励磁）拐点值.
>自动给出5%和10%误差曲线.
>可保存3000组测试资料，掉电后不丢失.
>支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
>小巧轻便≤20Kg，非常利于现场测试.
主要测试功能：

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 比差测量（CTP-806C无此功能）
• 一次通流测试	• 角差测量（CTP-80C无此功能）
• 比差测量（CTP-806C无此功能）	• 交流耐压测试
• 角差测量（CTP-805C无此功能）	• 铁心退磁
• 交流耐压测试
• 铁心退磁

主要技术指标：

项目	参数
工作电源	AC220V±10% 、50Hz
设备输出	0～1000V（20A峰值）
大电流输出	0～600A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
角差	精度：±4min，分辨率：0.1min
比差	精度：≤0.05%
CT变比	范围：5000A/1A(25000A/5A)，精度：≤0.5%
PT变比	范围：1～500KV，精度：≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量	尺寸：400mm × 250mm × 250mm ，重量：≤22Kg

CTP-806E/806F伏安特性综合测试仪
主要特点：
>支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.
>满足 GB1207、GB1208等规程要求.
>无需外接其它辅助设备，单机即可完成所有检测项目.
>自带微型快速打印机、可直接现场打印测试结果.
>采用智能控制器，操作简单.
>大屏幕液晶，图形化显示接口.
>按规程自动给出CT/PT（励磁）拐点值.
>自动给出5%和10%误差曲线.
>可保存3000组测试资料，掉电后不丢失.
>支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
>小巧轻便≤20Kg，非常利于现场测试.
主要测试功能：

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 比差测量
• 一次通流测试	• 角差测量
• 比差测量	• 交流耐压测试
• 角差测量	• 二次负荷测试
• 交流耐压测试	•二次绕组测试
•二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

主要技术指标：

项目	参数
工作电源	AC220V±10% 、50Hz
设备输出	CTP-805F：0～2500V（0-20A）； CTP-805E：0～1000V（0-20A）
大电流输出	0～1000A
励磁测量精度	≤0.5%（0.2%读数+0.3%量程）
二次绕组	范围：0.1～300Ω，精度：0.5%±1mΩ
二次负荷	范围：5～300VA，精度：0.5%
角差	精度：±4min，分辨率：0.1min
比差	精度：≤0.05%
CT变比	范围：5000A/1A(25000A/5A)，精度：≤0.5%
PT变比	范围：1～10000，精度：≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量	尺寸：380mm × 240mm × 260mm ，重量：≤22Kg

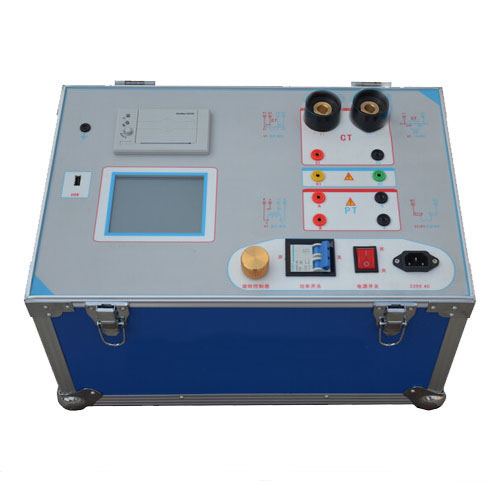

产品展示
