GPO-3聚酯玻璃毡板|红色/白色/棕红色/灰色光板

GPO-3聚酯玻璃毡板是由无碱玻璃纤维毡浸以基体树脂糊经热压而成的绝缘板材，产品在高湿下电气性能好，中等温度下机械性能好；具有优良耐电弧性、耐热性、阻燃性，遇火焰低烟、低毒，加工性能优异，现被广泛应用于电机、电器设备中作绝缘结构部件。

1.用途说明

温度等级：B级、F级颜色：白色、红色、灰色、其它等

应用领域	用途说明
断路器中	框架式断路器：安全挡板、安全遮板、间隔衬垫、相间隔板等塑壳式断路器：相间隔板、灭弧室隔弧板等
电机马达中	电机电枢部件、活动盖板、槽楔定子、定垫片、薄垫片、碳刷板等
开关设备	隔板系统中的前端、后端、上端、低端、相间隔板等
开关柜	各种的隔板、衬板，灭弧罩、灭弧筒、灭弧片，隔弧板，接线板，相间绝缘、底端隔板，触头支持件；开关和变压器的结构支撑件，母线夹板等

2.分类

按性能分为2个型号

产品型号	应用和特征
GPO-3 ( A)	在高的湿度下具有良好的电气性能，在高温下具有良好的机械性能，耐热等级“F”级，电气温度指数大于130°C;机械温度指数大于155 t，低烟，高阻燃性等
GPO-3 ( B )	具有好的电气性能，机械性能好，有阻燃性，应用于电工电气的绝缘结构件等

3.技术要求

3.1外观: 表面平整、光滑，有纤维痕迹、不允许有气泡和裂纹

3.2尺寸

序号	板材尺寸(mm)	厚度（mm )
1	2500x1200	3-45
2	2000x1000	2-30
3	1200x1000	3-50
4	1220x1020	0.8-10

备注：1、厚度公差执行GB7 1303.1-1998环氧玻璃布板标准。

2、其他规格非标产品尺寸和厚度公差可以由供需双方协商，按要求进行加工。

3.3物理、机械和电气性能

序号	检测项目		单位	GPO-3 ( A )	GPO-3 ( B )	测试方法
序号	检测项目		单位	技术指标		测试方法
1	外观		-	表面光滑、平整、无气泡、无裂纹、有纤维纹路		目测
2	密度		g/cm³	1.75-1.90	1.75-1.90	ISO 1183-1： 2004(方法 A)
2	密度		g/cm³	1.75-1.90	1.75-1.90	GB/T 1033.1-2008
3	吸水性		%	≤ 0.25	≤0.3	ISO 62： 2008
3	吸水性		%	≤ 0.25	≤0.3	GB/T 1033-2008
4	垂直层向弯曲强度	常态	Mpa	≥130	≥110	IS0178： 2001 GBfT 9341-2000
4	垂直层向弯曲强度	130℃	Mpa	≥90	≥80
5	垂直层向弯曲模量		Mpa	≥1.0 x 10⁴	≥0.9 x 10⁴
6	垂直层向简支梁冲击强度 (无缺口）		KJ/m²	≥90	≥70	IS0179-1: 2000
6	垂直层向简支梁冲击强度 (无缺口）		KJ/m²	≥90	≥70	GB/T 1043.1-2008
7	垂直层向压缩强度		Mpa	≥180	≥150	ISO 604： 2002
8	热变形温度(TJ.8)		℃	≥240	≥200	ISO 75-2 : 2003
8	热变形温度(TJ.8)		℃	≥240	≥200	GBfT 1634.2-2004
9	绝缘电阻	常态	Ω	≥1.0x 10¹³	≥1.0x 10¹²	IEC 60167:1964 GBfT 10064-2006
9	绝缘电阻	浸水24h后	Ω	≥1.0x 10¹²	≥1.0x 10¹⁰	IEC 60167:1964 GBfT 10064-2006
10	垂直层向电气强度（901变压器油中，20逐级升压）		Kv/mm	≥13.0	≥12.0	IEC 60243-1:1998 GB 1408.2-2006
11	平行层向击穿强度（9CTC变压器油中，20s逐级升压）		Kv	≥80	≥70	IEC 60243-1:1998 GB 1408.2-2006
12	介质损耗因数		-	≤0.015	≤0.015	IEC 60250:1969 GB 1409-2006
13	相对介电常数		-	≤4.5	≤4.8	IEC 60250:1969 GB 1409-2006
14	耐电弧		S	≥180	≥180	IEC 61621: 1997 GB/T 1411-2002
15	耐漏电起痕指数(CTI)		V	≥ 600	≥600	IEC 60112： 1979 GB/T 4207-2003
16	燃烧性		级	V-0	V-1 、 V-2	IEC 60695-11-10： 2003
16	燃烧性		级	V-0	V-1 、 V-2	UL94
17	长期耐热性温度指数		-	155	130	IEC 60216-1:2001 GB/T 11026.1-2003
注：1鉴于产品的差异性，用户可以根据需要进行性能的确认； 2电气强度用2-3mm标准样件测试。 3产品性能是基于所引用的标准，客户实测值会因产品厚度、加丁件结构等的不同而有所不同。

厚度单位：mm 耐电压：空气中耐压KV/1min

标称厚度	3	4	5 ~ 6	7〜10	> 10
耐电压	≥25	≥33	≥ 42	≥48	≥60

注:扬州市拓腾电气有限公司绝缘材料事业部提供

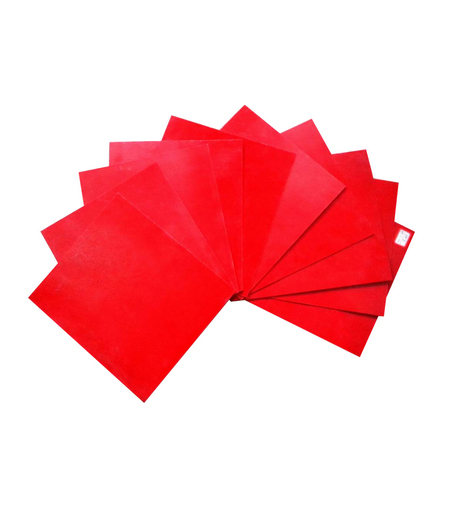

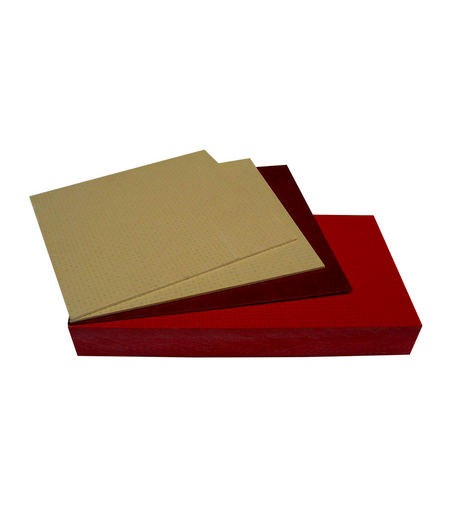

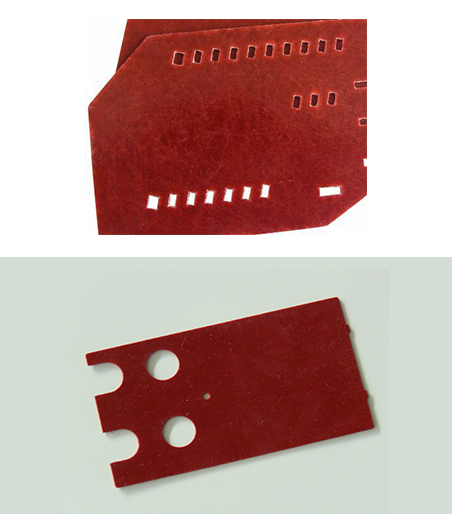

产品展示
