UL94水平垂直燃烧试验机 是拓腾电气公司参照美标UL94、ASTM D 5025 /ASTM D 5207/、IEC60695-11-3(5VA、5VB级材料,火焰功率:500W)、IEC60695-11-4(V-1级材料,火焰功率:50W )、GB2408-2008、IEC60695-11-10/20、GB5169、GB11020、IEC60695-11-2GB、GB∕T 5169.16-2017、/GB2408/ ISO 9772:2001/ISO10093-1998/ GB/T8332-2008等标准规定的模拟安全试验项目。
试验方法 标准:
水平燃烧测试 UL HB、IEC 60695-11-10、IEC 60707、ISO 1210、GB/T 2408;
50W 垂直燃烧测试 UL94 V0、V1、V2、IEC 60695-11-10、ISO 1210、GB/T 2408;
500W 垂直燃烧测试 UL94、5VB、IEC 60695-11-20、ISO 9770、GB/T 5169.17;
薄膜材料垂直燃烧测试 VTM-0、VTM-1、VTM-2、ISO 9773;
泡沫材料水平燃烧测试 HF-1、HF-2、HBF、ISO 9772、GB/T 8332。
UL94水平垂直燃烧试验机 是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 甲烷或天然气 ) ,按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试品定时施燃若干次,以试品点燃、灼热燃烧的持续时间和试品下铺垫的引燃物是否引燃来评定其水平垂直燃烧特性。
UL94水平垂直燃烧试验机 能对总质量超过和不超过 18kg 的移动式设备防火防护外壳;驻立式设备的防火防护外壳;安置于防火外壳内的材料; V-0 、 V-1 、 V-2 、 HB 、 5V 、 HF-1 、 HF-2 、 HBF 级材料或泡沫塑料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门,也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
UL94型不锈钢款水平垂直燃烧仪是根据标准ANSI/UL94、IEC60950-1、IEC695-2-2、 GB/T2408-2008而研制的,完全满足国家标准GB/T2408 规 定的技术要求。可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验。设备规定了在实验室内对水平和垂直方向放置的式样用小火焰火源点燃后,测定式样的燃烧速度,有焰燃烧和无焰燃烧时间。
(UL94)型不锈钢款水平垂直燃烧仪适用范围与标准 :
设计国标:GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》
适用标准:GJB360B-2009 电子及电气元件试验方法
UL94-2006、GB-T13488 、GB-T5169、 IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2-2
FRT-HV750BS(UL94)型不锈钢款水平垂直燃烧仪工作条件 :
1. 环境温度:-10℃~30℃
2. 相对湿度:≤85%
3. 供电电压和功率:220V±10% 50HZ 功率150W
FRT-HV750BS水平垂直燃烧测定仪技术参数
1. 燃烧器:内径Φ9.5mm+0.3mm单气体及内径Φ9.5mm±0.5mm本生灯。
2. 本生灯带有空气调节螺母,用来调节蓝色火焰高度。
3. 本生灯自动点火时间:任意设定。
4. 燃烧器试验倾角:0~45°可调节,可在0~45°之间每5°固定并来回切换。
5. 火焰高度:20mm+2mm到100mm+10mm可调。
6. 本生灯通过电机快速移动到式样低端。施焰完毕本生灯自动退回。
7. 本生灯施焰时间:0~999.9S+0.1s可调,区间内任意设定,火焰调节20~175mm可调节。
8. 余焰时间:0~999.9S+0.1s可调,仪器自动记录,手动暂停。
9. 余灼时间:0~999.9S+0.1s可调,仪器自动记录,手动暂停。
10. 试验气源使用98%甲烷、煤气或液化石油气
11. 气体流量105ml/min-1000ml/min可调。
12. 燃气管路上设有电子开关,试验结束关闭面板上的燃气开关切断气源。本生灯自动熄灭。
13. 燃烧试验区容积:大于0.75立方米,磨砂不锈钢材质,长*款*高约1050mm×640mm×1300mm,背景黑色,背景照度≤20Lux (可支持非标定做0.5立方、1立方等箱体)
14. 式样架上下左右行程均大于300mm以上。式样水平和垂直均有伺服电机带动调节与火焰的距离。
15. 试验箱顶部设有排风扇,试验结束,可排出有毒物质。
16. 试验过程自动控制、独立抽风。
17.设备外形尺寸: 长*款*高1310*650*1560mm(含脚)
材质不同:

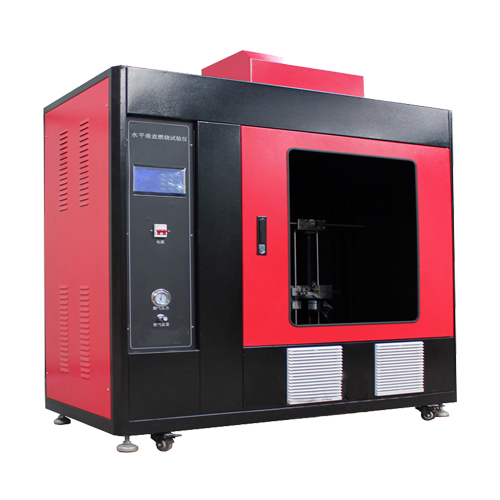

0.75立方钢板静电喷涂款水平垂直燃烧测定仪 TTeng FRT-HV750B

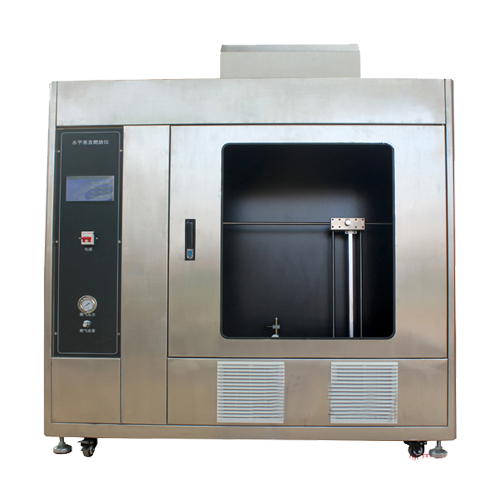

0.75立方不锈钢款水平垂直燃烧仪 TTeng FRT-HV750BS
燃烧箱容积不同:
0.5m3 0.75m3 1m3
