设计标准 : GB8410-2006汽车内饰材料的燃烧特性

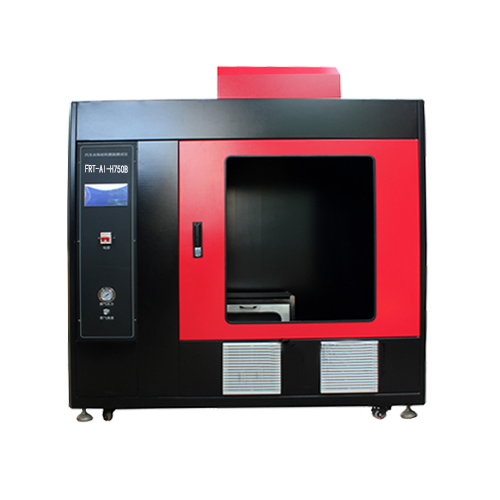

FRT-AI-H750B-T汽车内饰材料燃烧测试仪依据GB8410-2006汽车内饰材料的燃烧特性设计生产,主要针对汽车内饰材料的可燃性进行定性评定,采用七寸全彩触摸屏显示/控制,试验数据可存储在触摸屏内,可调阅试验历史数据,记录燃烧时间后设备自动计算试验结果燃烧速度(又称燃烧速率)。适用于各种类型的汽车内饰材料生产厂家及其材料部件的研究、生产和质检部门,也适用于绝缘材料、工 程塑料或其它固体可燃材料行业。
TTeng-GB8410-T要技术指标
1. 环境温度:-5℃-30 ℃。
2. 相对湿度:≤ 85% 。
3. 供电电压:220V+ 10%、50HZ,功率:100W。
4. 气源:液化石油气
5. 七寸全彩触摸/显示屏:
a. 尺寸:7寸 有效显示尺寸 长15.5cm 宽8.6cm;
b. 分辨率:800*480
c. 通讯接口 RS232、3.3V CMOS或TTL、串口方式
d. 储存容量:1G
e. 采用纯硬件FPGA驱动显示,“零”启动时间,上电即可运行
f. 采用M3+FPGA架构,M3负责指令解析,FPGA专注TFT显示,速度和可靠性均领先同类方
案
g. 主控制器均采用低能耗处理器,自动进入节能模式
6. 实验数据可储存触摸屏内,可调阅查询历史数据
7. 记录燃烧时间后设备自动计算试验结果燃烧速度(又称燃烧速率)
8. 大通风橱,真正满足GB8410-2006要求;与试验火焰直接接触的燃烧室整体采用不锈钢材质,耐久性高
9. 计时精度0.1s 。
10. 本生灯(即燃烧器)对试样施加火焰15s。
11. 本生灯管内径9.5mm+ 0.1mmm,长约100mm。
12. 试验倾角:本生灯90°垂直对着水平放置的样品燃烧
13. 火焰高度:20mm± 2mm 到100mm±2mm可调(一般调为38mm)
14. 施焰时间:0-999.9s±0.1s可调(一般选择为15s)
15. 续燃时间:0-999.9s±0.1s,观察火焰达到第一标线后手动开始、手动暂停
16. 燃烧气体:液化石油气或煤气
17. 风速控制/测试装置(选配)
18. 外形尺寸: 长*宽*高 1310*650*1560mm(含脚) 内部燃烧箱 长383宽205高355
19. 通风处内容积:>0.75立方,长*款*高约1050mm×640mm×1300mm, 背景黑色,背景照度
≤20Lux
设计标准:
GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》
符合:
欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》垂直部分

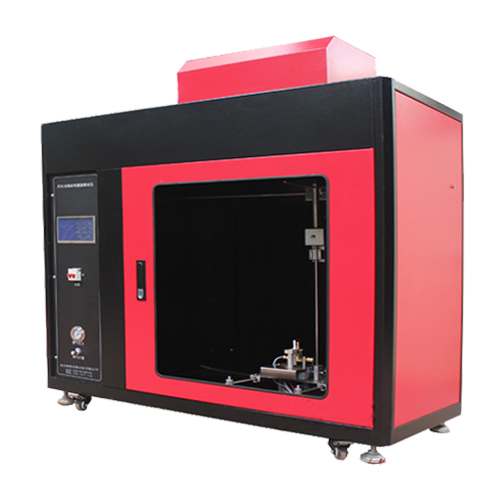

TTeng-GB32086汽车内饰材料垂直燃烧试验仪根据标准GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》而研制的,完全满足国家标准GB32086规定的技术要求,适用于运载超过22名乘客的M3类汽车内饰用窗帘/遮阳帘和/或其它内部悬挂材料,不适用用于有站立乘客的城市客车。操作维修方便,控制系统采用触摸屏人机交互界面,点火系统采用高压电子点火,安全省力。FRT-AI-V 型触摸屏控制款汽车内饰材料垂直燃烧试验仪
技术参数:
1) PLC+触摸屏控制;
2) 本生灯自动点火,施焰时间可任意设定;
3) T1/T2/T3记录时间9999S内;
4) 时间计时器最小解析度:0.1S;
5) 火焰施加时间可预设(自动计时);控制范围:0.1s-999.9s;计时精度0.1s,到达设定燃
烧时间后,本生灯(燃烧器)自动退回;
6) 试样固定架正面正对设备观察窗,便于观察试验进行和试样的燃烧情况;
7) 通风橱:(冷轧板静电喷涂外箱);
8) 本生灯(燃烧器)自动倾斜45°
9) 火焰高度:10-100mm连续可调;
10) 电源: 220VAC-15%~220VAC+10% 500W (单相三线制)
11) 试样夹具尺寸:框架高560 mm,由两根间距为150 mm的平行杆连接组成,杆上有固定
试样的固定针。固定针直径不大于2 mm,长度至少27 mm。为将试样固定在固定针上,
并离框架有一段距离,需在固定针附近安装直径为2 mm,高度至少为20 mm的定位柱。
12) 压板: U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性,用
适当材料制成、尺寸相当于试样固定架尺寸,厚度为1.0 mm±0.1 mm。在压板的左右两
侧钻出直径大约为4 mm的12个圆孔,圆孔位置应保证其圆心间距等于试样固定架上固定
针之间的距离
13) 燃气灯:燃气灯在试样前下方,位于通过试样的垂直中心线与试样表面呈垂直状态的平面
内,燃气灯中心轴向上倾斜,与试样所在平面成30°角,燃气灯顶部和试样下边缘的距离
为20 mm,示意图如图2所示。燃气灯垂直放置时点燃燃气灯,调节火焰高度至40
mm±2 mm,该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03 0
mm;
14) 燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气(客户自配)
15) 照明:LED射灯20W×2
16) 触摸显示屏相关参数:
a. 7寸有效显示尺寸 长15.4cm 宽8.59cm;
b.分辨率:800*480
c.通讯接口 RS232、3.3V CMOS或TTL、串口方式
d.储存容量:1G
e. 采用纯硬件FPGA驱动显示,“零”启动时间,上电即可运行
f. 采用M3+FPGA架构,M3负责指令解析,FPGA专注TFT显示,速度和可靠性均领先同类方案
g. 主控制器均采用低能耗处理器,自动进入节能模式
配置清单:
1) 主机 一台
2) 试样夹 1付
3) 气源管 1根
4) 电源线 1根
5) 滴落盘 1个
6) 排烟管 1套
7) 说明书 1份
8) 合格证 1份
