设计标准:
GB/T 2406.2-2009《塑料 用氧指数法测定燃烧行为》第2部分:室温试验
GB/T 2406.1-2008 塑料_用氧指数法测定燃烧行为_第1部分:导则
适用标准:
GB/T5454-1997《纺织品燃烧性能测定 氧指数法》
GB/T 8924-2005《纤维增强塑料燃烧性能试验方法 氧指数法 》
GB/T10707-2008《橡胶燃烧性能的测定》
ASTM D 2863, ISO 4589-2, NES 714 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992 ISO 15705-2002 ISO 4589-2-1996

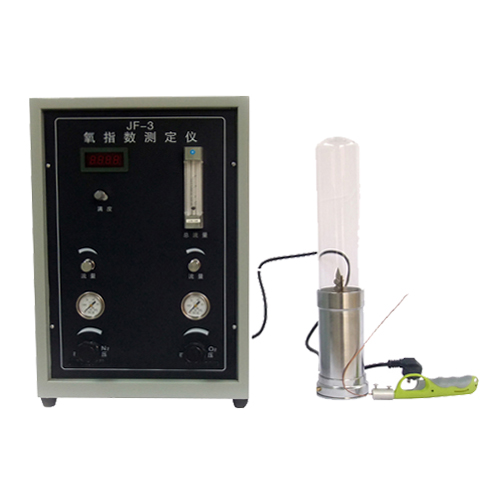

JF-3型数显氧指数测定仪符合塑料燃烧性能试验方法氧指数法GB/T2406-2008和纺织品燃烧性能试验氧指数法GB/T5454等标准国家标准,用于评定聚合物在规定试验条件下的燃烧性能,即测定聚合物刚好维持燃烧的最低氧的体积百分比浓度。
适用范围:
适用于塑料、橡胶、纤维、泡沫塑料、软片和薄膜及纺织等材料的燃烧性能测定。
技术指标:
1. 采用进口氧传感器,数字显示氧气浓度无需计算,精度更高更准确,范围0—100%
2. 数字分辨率:±0.1%
3. 测量精度:0.4级
4. 流量调节范围:0-10L/min(60-600L/h)
5. 响应时间:<5S
6. 耐高温石英筒:内径≥75㎜ 高480mm
7. 燃烧筒内气体流速:40mm±2mm/s
8. 压力表精度2.5级,分辨率:0.01MPa
9. 流量计:1-15L/min(60-900L/H)可调,试验环境:环境温度:室温~40℃;, 相对湿
度:≤70%;
10. 输入压力:0.2-0.3MPa
11. 工作压力:氮气0.1-0.15Mpa 氧气0.1-0.15Mpa氧气/氮气混合气体入口:包括稳压阀,流
量调节阀,气体过滤器和混合室。
12. 试样夹可用于软质和硬质塑料、纺织品、防火门等
13. 丙烷(丁烷)点火系统,火焰长度5mm-60mm可自由调节
14. 气体:工业用氮气、氧气,纯度>99%;(用户自备)。
15. 电源要求:AC220(+10% )V、50HZ
16. 最大使用功率:50W
17. 点火器:有一根金属管制成、尾端有内径Φ2±1mm 的喷嘴,能插入燃烧筒内点燃试样,火
焰长度: 16±4mm , 大小可调
18. 自撑材料试样夹:能固定在燃烧筒轴心位置上、并能垂直夹住试样
19. 非自撑材料试样夹:能将试样的两个垂直边同时固定在框架上
机箱及部分结构:
1. 控制箱:采用数控机床加工成型,静电喷涂,美观、防锈防腐。
2. 燃烧筒:耐高温优质石英玻璃管(内径¢85mm,长300mm) 出口内径:φ40mm
JF-3A (内径¢75mm,长300mm) 出口内径:φ40mm
3. 混合器:采用玻璃珠填充形式,将氧气和氮气均匀混合。(珠φ4.5mm填充高度95mm,标
牌一袋)
4. 试样夹具:自撑式夹具,并能竖直地夹住试样;(可选配非自撑式式样架)两套式样夹满足
不同试验要求;式样夹插接式,安放式样与式样夹更简易
5.主机尺寸:长*宽*高 360mm*250mm*550mm
电控系统:
◆ 采用继电器控制系统,所有有电子原件均采用国内领先品牌,能更好地保证机器的性能及检
测精度。
◆ 设备具有下列安全保护装置:电源超载、短路保护、控制回路过载保护。

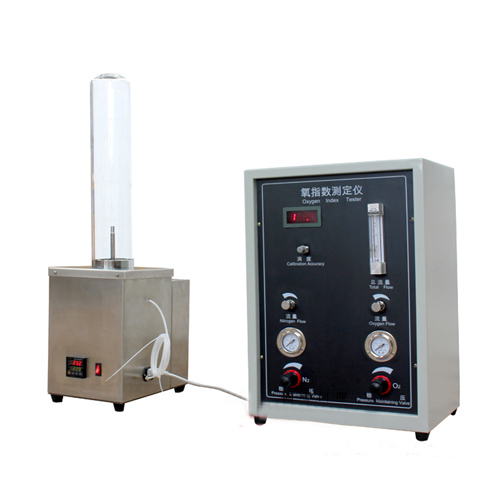

JF-3A型数显氧指数测定仪
带温控仪控制温度,其余参数均与JF-3型数显氧指数测定仪一致。
长杆点火器尾端管孔直径¢2±1mm,点火器火焰长度(5-50)mm可任意调
JF-3A数显氧指数测定仪装箱清单:
1. 主机 1台
2. 燃烧筒 1套
3. 点火器 1个
4. 电源线 1根
5. 备用玻璃管 1根
6. 尼龙管Ф4 1.2米(连接燃烧柱与主机)
7. 密封圈 若干
8. 尖头试样夹 1套
9. 金属网 1个(放入燃烧柱内)
10. 塑料出气板 1个
11. 橡皮管 2根
12. M10×1内接头螺钉 1颗(接燃烧柱内)
13. M10×1接头螺母 1颗(接主机)
14. 说明书 1份
15. 非自撑式试样夹 1套(需选配)
HC-2型流量计式氧指数测定仪属经济款设计标准是GB2406-1996版本的,很多小型企业采购;JF-3型数显氧指数测定仪的是按照GB2406-2009但是没有温控部分。JF-3A型数显温控氧指数测定仪带温度控制功能,能将试验时气流控制在23℃±2℃,质检中心采购和验收都会要求这款。
数显氧指数测定仪用英国cityAO2氧传感器
耐高温石英玻璃筒尺寸
内径×长度 100×450 85×450 75×300
防火门氧指数测定仪可测试材料示例:
挤塑板 / 尼龙 / abs / pp / 聚氨酯氧 / 环氧树脂氧 / 聚苯板氧 / 聚氨酯 / pvc / 丁苯橡胶 / 顺丁橡胶 / 异戊橡胶 / 乙丙橡胶 / 氯丁橡胶 / 发泡橡胶海绵 / 泡沫橡 / 胶布制品 / 大芯板 / 密度板 / 饰面板 / 免漆板 / 烤漆板 / 离心玻璃棉 / 新型墙体材料 / 防火门窗 / 涤纶 / eps板 / 酚醛保温板 / 等。
纺织品用数显氧指数测定仪
电线电缆用氧指数测定仪
