产品组成和特点

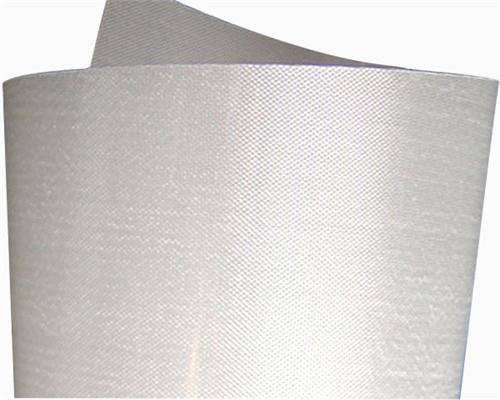

GHG是用聚酰亚胺薄膜涂以胶粘剂,两面粘合无碱玻璃纤维布制成三层柔软复合材料。产品物理机械性能、电气性能、耐热性能、阻燃性能优良。机械强度高,产品收缩率低,耐热等级为H级,膨胀系数与铜箔接近柔软,不容易撕裂,宽度范围广,更能满足使用要求。
二、用途
适用于干式变压器高低压线圈作层间绝缘、端封绝缘,F、H级电机、发电机及电器作匝高绝缘、槽间绝缘、衬垫绝缘。
三、特别提示
本公司严格按相关产品标准控制产品质量。由于应用条件的多样性和多变性等诸多因素的影响,因此不排除用户自行试验研究的必要,在法律上不保证产品某些性能对某一具体用途完全使用,并保留资料修改权力。
NO |
指 标 名 称 |
单位 |
指 标 值 |
||||
1 |
标称厚度 |
Mm |
0.15 |
0.20 |
0.25 |
0.3 |
|
2 |
厚度允许偏差(±) |
Mm |
0.02 |
0.02 |
0.025 |
±0.04 |
|
3 |
定量 |
G/m2 |
160±20 |
220±25 |
260±30 |
330±35 |
|
4 |
拉伸 强度 |
纵向 |
N/10mm |
≥120 |
≥140 |
≥180 |
≥200 |
横向 |
≥100 |
≥120 |
≥150 |
≥140 |
|||
5 |
伸长率 |
纵向 |
% |
≥5 |
≥5 |
≥5 |
≥4 |
横向 |
≥3 |
≥3 |
≥3 |
≥2 |
|||
6 |
击穿 电压 |
不弯折 |
KV |
≥5 |
≥5 |
≥5 |
≥5 |
弯折后 |
≥4 |
≥4 |
≥4 |
≥4 |
|||
7 |
长期耐热性温度指数(TI) |
℃ |
≥180 |
||||
8 |
外观质量 |
|
表面光洁平整,不允许有脱层、杂质和机械损伤、皱折,开卷时表面不应有粘结现象。 |
標準:GB / T5591.3.1-2008
包装贮存:
