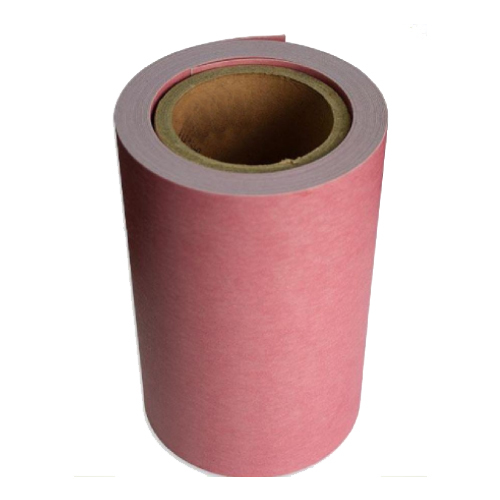

复合围板由聚酯薄膜涂以特种耐热性胶粘剂与聚酯纤维非织布多层复合而成,再经特种树脂表面处理的复合材料; 具有良好的机械性能、电气性能、收缩性低、吸湿性低和可靠耐热性能,主要用于干式变压器高低压线圈之间,可代替环氧树脂板、酚醛树脂板筒作绝缘筒或端绝缘使用。 产品标准色为红色、棕色或用户指定颜色。
主要性能指标:
序号
性能(Performance)
单位(Unit)
指标(Indicators)
1
厚度及公差(Nominal thickness)
mm
0.5±0.045
0.83±0.066
0.9±0.09
2
定量及公差(Quantitative and deviation)
g/m2
622±68
1085±87
1120±112
3
薄膜厚度(Nominal film thickness)
μm
350
350
350
4
薄膜层数(Thin layers)
V
1
2
2
5
拉伸强度(Tensile strength)
纵向(MD)
N/10mm
≥350
≥600
≥600
横向(CMD)
≥350
≥600
≥600
6
伸长率(不折弯)
纵向(MD)
%
≥30
≥50
横向(CMD)
≥30
≥50
7
击穿电压
不折弯(Do not bend)
Kv
≥18
≥28
≥28
折弯(After bending)
≥16
≥23
≥23
8
温度指数( TI ) Temperature index
℃
≥155
注:产品推荐宽度为780mm、880mm、1040mm、1240mm;亦可根据客户要求订做。
贮存:
产品应贮存于干燥、通风、洁净的室温的环境中,应竖立存放,不得靠近火源、热源或受日光照射。产品贮存期为12个月;超过贮存期经检验合格仍可使用。
拓腾新材料产品为干式变压器、油浸式变压器、电抗器、 电机、电气等绝缘的配套件。
