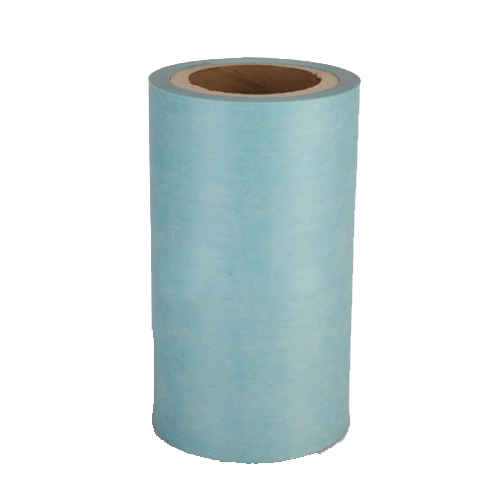

(DMD-F)改性聚酯薄膜聚酯纤维非织布柔软复合材料的耐热等级F级。是由聚酯非织布及聚酯薄膜组成的,用F级树脂粘合而成的三层复合材料,具有良好的电气及机械性能,可用于低压电机中的槽间及相间绝缘,或用作变压器的层间绝缘或匝间绝缘。
组成:
6641 DMD-F是由6020/6021透明或乳白聚酯薄膜在其两面复合7031电工无纺布而成,使用粘合剂不含酸,耐高温。
性能:
6641 DMD-F具有良好的机械及电气性能,温度等级F级(155℃)。
应用领域:
6641 DMD-F应用于低压电机、电动工具、电器中作槽绝缘、衬垫绝缘、匝间绝缘和槽楔绝缘及变压器的层间绝缘。
储存:
6641 DMD-F在(20℃ , 50% r. h. )可无限期储存。
产品类别:
卷材:不切边宽度1005mm,切边990mm
片材:990*1000mm范围内任意长宽尺寸
盘带:5mm-990mm
卷径:不低于300mm
管芯尺寸:常规76mm
以下数据基于IEC 60216,IEC 60626,GB/T 5591数据结合本公司实际应用材料的情况进行编撰的材料性能的最低值。
特性 |
单位 |
指标 |
||||||||||
产品名称 |
|
6641 DMD-F |
||||||||||
材料厚度 |
mm |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
|
厚度偏差 |
mm |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.035 |
±0.04 |
±0.045 |
|
定量及偏差 |
g/m2 |
134±13 |
154±15 |
188±19 |
223±22 |
258±26 |
293±29 |
346±35 |
432±43 |
501±50 |
571±57 |
|
薄膜厚度 |
mm |
0.036 |
0.05 |
0.075 |
0.10 |
0.125 |
0.15 |
0.188 |
0.25 |
0.30 |
0.35 |
|
拉伸强度 纵向 横向 |
N/10mm N/10mm |
≥60 ≥40 |
≥90 ≥80 |
≥120 ≥105 |
≥140 ≥120 |
≥180 ≥150 |
≥190 ≥170 |
≥270 ≥200 |
≥320 ≥300 |
≥360 ≥320 |
≥390 ≥350 |
|
伸长率 纵向 横向 |
% |
≥15 ≥20 |
≥5 ≥5 |
≥3 ≥2 |
||||||||
击穿电压 不弯折 |
KV |
≥5 |
≥7 |
≥8 |
≥10 |
≥11 |
≥13 |
≥16 |
≥19 |
≥21 |
≥23 |
|
常态粘结性 |
|
不分层 |
||||||||||
热态粘结性 |
180±2℃ 10min |
不分层、不起泡、不流胶 |
||||||||||
耐热等级 |
|
F级155度 |
||||||||||
颜色 |
|
蓝色 白色 |
注意:
数据表中的数据是典型或平均值。产品的纵横向的参数有所不同,在某些应用场合(如电机槽绝缘)必须选择最佳方向,以便使产品性能得到最大程度的发挥。该资料反映了本公司在这一方面的现有认识,仅用于对您的实际工作提供可能的建议,本公司不担保与承担该资料的使用有关的任何责任。
