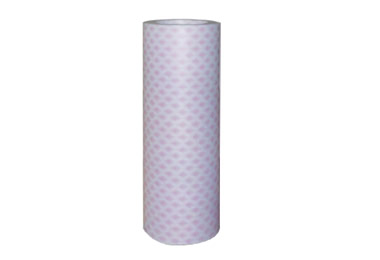

菱格上胶DMD绝缘箔(简称菱格上胶DMD)是由聚酯薄膜聚酯纤维非织布柔软采用F级耐热胶粘剂复合；表面涂覆呈菱格状的特种改性环氧树脂，经B阶段固化而成。具有优异的机械性能、介电性能、粘结性能。主要用于变压器层间绝缘、匝间绝缘、端绝缘和铜、铝扁线的包扎。
|
序号 |
性能 |
单位 |
要求 |
||||
|
1 |
标称厚度 |
mm |
0.11 |
0.15 |
0.18 |
0.20 |
0.25 |
|
2 |
厚度允许偏差 |
mm |
±0.02 |
±0.03 |
|||
|
3 |
单面胶粘剂厚度 |
μm |
10～15 |
||||
|
4 |
吸油性 |
% |
≥10 |
||||
|
5 |
粘接强度 |
KPa |
≥650 |
||||
|
6 |
对变压器油的污染 |
- |
无污染（tanδ＜0.001） |
||||
|
7 |
拉伸强度（纵向不折弯） |
N/10mm宽 |
≥80 |
||||
|
8 |
击穿电压 |
KV |
≥6.0 |
≥8.0 |
|||
|
9 |
温度指数（TI） |
- |
≥155 |
||||
产品固化条件：
在130℃±5℃保持5h条件下固化或在150℃±5℃保持3h条件下固化。
贮存：
产品应贮存放在25℃以下，干燥而洁净和通风良好的库房中，不得靠近火源、热源或受日光照射。产品贮存期为12个月；超过贮存期经检验合格仍可使用。
