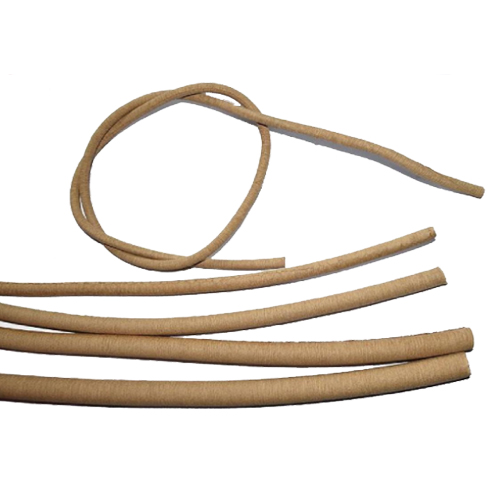

皱纹纸管是用进口三木皱纹纸加工而成,主要用于油浸式变压器器身内高、低抽头及螺杆外绝缘用皱纹纸软套管,具有可靠的柔韧性,任意方向折弯不断裂的优异性。
贮存:
应贮存于温度不高于25℃的干燥而洁净的室内,不得靠近火源、暖气或日光照射。
序号 |
性能 |
单位 |
要求 |
1 |
内径(D1) |
mm |
4--50 |
2 |
内径公差 |
mm |
±0.5 |
3 |
壁厚(S) |
mm |
1-6 |
4 |
外径(D2) |
mm |
D1+2S |
5 |
外径公差 |
mm |
1 |
6 |
长度 |
mm |
1000--1500 |
7 |
长度公差 |
mm |
20 |
8 |
油中击穿电压 |
kV |
15(S=1) |
20(S=1.5) |
|||
35(S≧2) |
提供的皱纹纸为三木优质电工皱纹纸,主要用于油浸式变压器、电抗器和互感器绕包绝缘。整幅宽度为550mm,我们可以分切至8mm宽,推荐厚度有0.35mm,0.46mm,0.65mm及0.8mm。
性能 |
单位 |
标准 |
|||
厚度及公差 |
mm |
0.35±0.05 |
0.46±0.05 |
0.65±0.1 |
0.8±0.1 |
整卷宽度 |
mm |
550±2 |
550±2 |
550±2 |
1100±3 |
定量 |
g/m2 |
86-96 |
126-136 |
180-190 |
280-290 |
密度 |
g/cm3 |
0.15~0.3 |
0.2~0.35 |
0.21~0.44 |
0.24~0.37 |
抗张力 |
Kg/15mm |
MD≥2.0 |
MD≥4.0 |
MD≥6.0 |
MD≥6.0 |
伸长率 |
% |
MD≥100 |
MD≥100 |
MD≥100 |
MD≥80 |
击穿电压 |
KV |
Ave.≥1.00 |
Ave.≥1.10 |
Ave.≥1.30 |
Ave.≥1.50 |
Min.≥0.70 |
Min.≥0.80 |
Min.≥1.00 |
Min.≥2.01 |
||
水分 |
% |
≤10 |
|||
灰分 |
% |
≤0.7 |
|||
山数 |
Numbers/inch |
≥20 |
