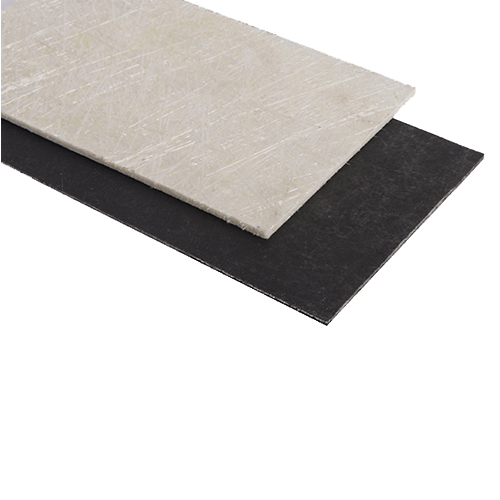

热膨胀性玻璃纤维毡
Thermal expansion felt
产品说明
半导体热膨胀玻璃毡为多层结构,包括热膨胀玻璃毡(0.4-0.6mm)和半导体低阻布(0.2±0.02mm)
本品是由无碱玻璃纤维毡经予浸渍处理及压制而成,在一定温度下能产生热膨胀, 极易吸漆,主要应用少胶VPI绝缘体系。
This product is by on-alkali glass fiber mat to dip and suppression and become, at certain emperatures can produce thermal expansion, absorbs paint, mainly used less
glue VPI insulation system
技术说明
产品型号
1210 绝缘热膨胀毡
1211 半导体热膨胀毡
厚 度
0.5-8
密 度
1.4-1.5
介电强度
≥2.4
-
热膨胀率(%)
≥50
表面电阻(Ω)
-
浸漆前(200-1500)
-
浸漆后1×105-9×105
存储条件
25℃以下库房内保存期12个月
WD7470热膨胀性玻璃毡
3.1 特点和用途
本产品系由各向无序的无碱玻璃纤维滚压而成的玻璃毡、经予浸渍处理及压制而成的一种疏松状板材,受热后能产生膨胀是其独有的特性。它在常态下有一定刚性,但结构相对疏松,极易吸漆。在一定温度下可在其厚度方向上产生百分之几至100%的热膨胀,如同时辅加浸漆处理措施,则固化后即可与相邻接触的部件粘结成一结实的整体,且具有较好的绝缘性能。当它在电机电器产品上与不同耐热性能的浸渍漆配合使用时,可以作为B级、F级、H级、乃至C级绝缘型片(或垫块)使用。
本产品已被陆续应用到各类高低压,交直流电机和牵引电机上,主要用作槽内(槽底、层间、排间、磁性槽楔下)垫条,相邻绕组间端部垫块,磁极线圈与铁心之间的极身衬垫绝缘,大型直流电机并头套之间和换向器竖板根部之间的间隔垫块,大型交流发电机缺陷匝的镶嵌条等等,还可与层压板垫块组合使用(中间为层压板垫块,两面用热膨玻璃毡夹在一起),作为磁极线圈端部相邻绕组之间有较大间隙的大型隐极发电机的端部固定垫块。
本产品是一种性能独特,用途甚广的新型间隔填塞垫块及固件材料,在电机上可以使用的部位很多。对于简化电机制造工艺,节省工时以及提高绝缘紧固质量等方面均有较好的效果,因此具有较大的技术经济效益。
3.2技术性能要求:
|
3.3 包装与贮藏
采用木箱包装,内衬防水包装材料。也可根据用户要求包装。
应贮存于30℃以下的干燥、洁净、通风良好的房库中,须远离热源、火源,避免阳光直射。自出厂之日起贮存期为6个月,超过贮存期后应按技术指标要求重新检验,合格后仍可使用。
换向器云母板
2.1 WD550-3换向器粉云母板(H 级)
2.1.1特点与用途:
本产品系由金、白粉云母纸为基材,以特种优质耐高温改性有机硅树脂胶粘剂,经上胶、烘焙、压制、加工而成的一种新型H级换向器粉云母板,具有密度大、云母含量高、厚度均匀、冲剪性能好、起层率低,以及弹性压缩量小、塑性变形小,机械、电气性能优良等优点。适于作H级及F级直流电机换向器的铜片间绝缘及其它电机、电器产品中的衬垫绝缘。已被广泛地应用到铁道干线电力机车、干线内燃机车、地铁机车直流牵引电机和矿山、治金、起重、船用电机等产品中。
本产品于1995年被认为国家级科技成果,1996年获国家级新产品证书,1999年获法国科技质量监督评价委员会颁发的高科技产品证书,同时还被中国国际贸易促进委员会和法国科技质量监督评价委员会列为向欧盟市场出口推荐产品。
2.1.2技术性能要求:
|
2.1.3包装与贮存:
采用木板包装,内衬防水包装材料。也可根据用户要求包装。
应贮存于30℃以下的干燥、洁净、通风良好的库房中,须远离火源、热源,避免阳光直射。自出厂之日起存期为8个月,超过贮荐期应按技术指标要求重新检验,合格后仍可使用。
2.2 WD541-1环氧二苯醚换向器粉云母板(H 级)
WD5536-1环氧换向器粉云母板(B 级)
2.2.1技术性能要求:
|
2.2.2包装与组成
采用木箱包装,内衬防水包装材料。也可根据用户要求包装。
应贮存于30℃以下的干燥、洁净、通风良好的库房中,需远离火源、热源,避免阳光直射。自出厂之日起贮存期为6个月,超过贮存应按技术指标要求重新检验,合格后仍可使用。
