1、产品说明及用途
该产品是由无碱玻璃毡浸渍粘合剂热压而成的板状材料或加工块状材料,是一种耐热性能好、机械强度高、介电性能优良的绝缘材料。
适用于交流、直流电机的定转子槽内垫条,绕组端部垫块绝缘,磁极线圈衬垫绝缘,磁极极身绝缘,大电流并头套间隙垫块,楔下垫条等。
2、引用标准
GB/T 5019.2-2009 以云母为基的绝缘材料 试验方法
GB/T 1408.1-2006 固体绝缘材料工频电气强度的试验方法
GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法
3、产品的型号与尺寸规格
3.1外观:表面平整、不起层、无杂质,四周剪裁整齐。
3.2尺寸:不少于600×1000mm,也可按需方要求尺寸供货,按标准尺寸修剪后的板材其长度和宽度的偏差为5%。
3.3技术要求:
序 号 |
检 测 项 目 |
指 标 |
||
1 |
外 观 |
表面平整、不起层、无杂质、四周剪裁整齐。 |
||
2 |
长度和宽度(mm) |
1000×600 |
||
3 |
密度(g/cm3) |
1.4~1.5 |
||
4 |
厚度(mm) |
1.0±0.10, 1.5±0.15, 2.0±0.20, |
||
5 |
胶粘剂含量(%) |
10±4 |
||
6 |
热膨胀率 |
130℃/60min |
0.7~1.0 |
≥30% |
1.5~3.0 |
≥55% |
|||
180℃/60min |
0.7~1.0 |
≥50% |
||
1.5~3.0 |
≥98% |
|||
7 |
体积电阻率(Ω·m) |
常态 |
≥1.0×1010 |
|
浸漆后 |
≥1.0×1013 |
|||
8 |
表面电阻率(Ω) |
常态 |
≥1.0×1011 |
|
浸漆后 |
≥1.0×1012 |
|||
9 |
电气强度 |
常态下 ≥2.0kv/mm |
||
浸漆后 ≥4.0kv/mm |
||||
注:1.00mm以下及4mm以上为特殊规格,指标另定。 |
4、试验方法:
4.1外观:用眼睛观察评定。
4.2密度:按GB/T 5019.2第6项的规定进行。
4.3 热膨胀率
在无压力作用下测试厚度h1;在130℃或180℃的烘箱中经60min烘烤后测试厚度h2。热膨胀率为:
4.4 胶粘剂含量
按GB/T 5019.2第7项的规定进行。
4.5 长度和厚度
用刻度为1mm的直尺至少测量三处,计算其平均值。
4.6电阻率
按GB/T 1410的规定进行。
4.7电气强度
按GB/T 1408.1-2006的规定进行。
5 验收、包装、标志、贮存和运输
5.1、每批进货验收以下项目:
a. 是否具备产品合格证。
b. 规格(等级)是否符合采购文件或合同要求。
c. 包装是否符合要求。
d. 生产日期。
5.2、每批进货按技术需求检验项目检验,必须合格。
a. 检测项目全测,试验方法按相应企业标准或国家标准。检测结果报告一式两份,一份交材料部门,一份测试部门自留。
b. 材料检验部门根据化验报告结果判断是否合格并出具原材料检验合格证。
5.3、相同原材料按进货批量(桶数)5%抽样检验。
5.4、检验结果有一项不符合要求时,可判断整批产品不合格。
5.5、同一型号、规格、批号的膨胀材料可包在同一干燥的木箱包装,内衬以防潮纸或薄膜,包装箱在运输和贮存过程中不应损坏。
5.6、7470膨胀材料从出厂之日起贮期为6个月,超过贮存期后应按产品技术要求重新检验,合格后仍可使用。
5.7、产品应贮存于30℃以下干燥、洁净、通风良好的库房中,应远离热源、火源,避免阳光直射。
5.8、在下料前或使用前应将膨胀材料表面膜撕掉。
热膨胀性玻璃纤维毡
Thermal expansion felt

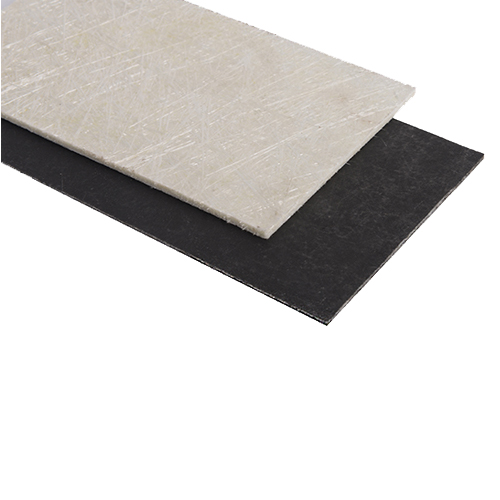

产品说明
本品是由无碱玻璃纤维毡经予浸渍处理及压制而成,在一定温度下能产生热膨胀, 极易吸漆,主要应用少胶VPI绝缘体系。
半导体热膨胀玻璃毡为多层结构,包括热膨胀玻璃毡(0.4-0.6mm)和半导体低阻布(0.2±0.02mm) 热膨胀玻璃毡长度2400
This product is by on-alkali glass fiber mat to dip and suppression and become, at certain emperatures can produce thermal expansion, absorbs paint, mainly used less
glue VPI insulation system
技术说明
产品型号 |
1210绝缘热膨胀毡 |
1211 半导体热膨胀毡 |
厚度(mm) |
0.5~8 |
|
密度(g/cm3) |
1.4~1.5 |
|
介电强度(MV/m) |
≥2.4 |
- |
热膨胀率(%) |
≥50 |
|
表面电阻(Ω) |
- |
浸漆前200~1500 |
- |
浸漆后1×103~9×105 |
|
存储条件 |
25℃以下库房内保存期12个月(原包装完好) |

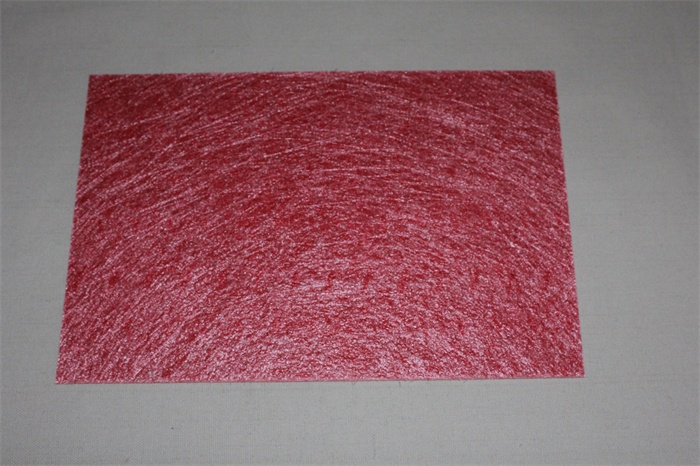

热膨胀玻纤层压板,属于电机和电器用绝缘材料领域。由聚芳酰胺胶黏剂层和无碱玻璃纤维毡层交替重叠组成;具有一定刚性、弹性、绝缘性和耐热性;适用于交直流电机和发电机内做槽内垫条,线圈端部垫块,线圈与铁芯的固定等,成本低,能够满足国内用户的使用要求
产品特点
受热膨胀后,玻璃纤维迅速填充各种形状间隙,起到补强作用。并产生无数的小空隙,极易吸漆。吸漆固化后即可把与其接触的部分牢固的粘成一个整体。耐热等级与所采用的浸渍漆相同,分别为B、F、H级。适用于作交直流电机和发电机的槽内垫条绕组端部绝缘垫块,各类线圈与铁心间的固定等。特别适用于真空压力浸胶系统,形成无气隙绝缘,提高电气强度。采用改该板能很好的解决电机长期运行中的槽楔松动问题。
序号 NO |
指标名称 Item |
单位 Unit |
指标值 Normal Value |
1 |
外观 Appearance |
|
粉红色或白色、不分层、无杂质 |
2 |
尺寸 Size |
mm |
≥1220×1020 ≥1020×610 |
3 |
标称厚度 Nominal thickness |
mm |
0.5 、 0.7 、1.0、1.5、2.0、2.5、3.0、4.0、5.0 |
4 |
粘合剂含量 Adhesive content |
% |
10±3 |
5 |
密度 Density |
g/cm3 |
≥1.4 |
6 |
热膨胀率(厚度方向) Thermal Expansion Rate(Thickness Direction) 30min/100℃ |
% |
|
≥100(302板) |
|||
30min/130℃ |
≥60(301板) ≥150(302板) |
||
30min/180℃ |
≥80(301板) |
