该网格布用在油浸变压器线圈的层间,一般用于线圈的前后侧的层间,高低压 线圈都使用,网格布衬垫处,有利于变压器油自下而上对流,相当于一散热油 道,能明显降低变压器线圈的运行温升
1. 经纱很粗,纬纱很细(干变常用网格布的纬纱要比经纱粗)。使用时经纱竖直向上,使得变压器油流动时受的阻力很小,有利于散热。
2.网孔大,网孔尺寸达到 10*13。即经纬纱的数量少了,使得变压器油流动时受的阻力很小,有利于散热。
3.树脂含量高,网格布硬度高。因为该网格布作为油道支撑用,而线圈卷绕时都是带很大张力的,所以要求在绕线时网格布应足够硬而不至于被压扁,从而影响散热效
果。
4.该网格布采用无溶剂浸渍料浸渍,浸渍充分,并已彻底固化,内 部不含影响变压器绝缘的挥发物。

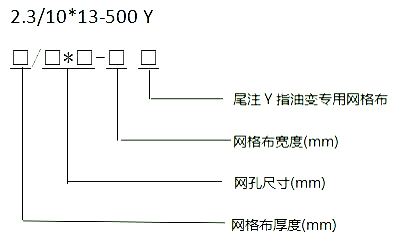

5.网格布规格,厚度 2.3mm,本色(如果有色会污染变压器油),宽度可根据用户要求分切。
执行标准:
JB/T 10322-2002 《电工用树脂浸渍玻璃纤维网格》
2、油变专用网格布技术参数表:
序号 |
指 标 名 称 |
单位 |
参 数
|
1 |
标称厚度 |
mm |
2.3
|
2 |
每卷标称长度 |
m |
40
|
3 |
宽 度 |
m |
≤1.2
|
4 |
网孔尺寸(经×纬) |
mm |
10*13
|
5 |
胶 含 量 |
% |
15-20
|
6 |
拉伸破坏负荷 |
N |
5300
|
7 |
沿面击穿电压 |
kV |
≥18
|
8 |
沿 面 电阻 |
Ω |
≥1.0×1013
|
9 |
耐 温 等级 |
级 |
F,H
|
10 |
吸 水 率 |
% |
≤1
|
11 |
色 泽 |
|
本色
|
12 |
最小经向卷绕直径 |
mm |
150
|
注:上述为常规的网格布,特殊规格的网格布可根据用户要求生产。
