真空浸胶产品是在真空及压力的作用下将胶粘剂注入已装好坯芯（叠好或卷好的纤维布及毡）的模具中，然后在一定温度下，固化成型，胶模后即制成真空压力浸胶制品，真空压力浸胶制品是无气隙或少气隙的高级绝缘材料，具有较高的电性能和机械性能。
真空浸胶制品是一种无气隙的绝缘制品。它是用无碱玻璃布或聚酯纤维布等增强材料预成型板形状，并在专用模具内进行真空处理，再加压灌注无溶剂树脂而成的一种绝缘制品。其主要优点是产品内无气隙、密度大（2.15以上），泄漏电流<50μA、IEC标准为≤1mA。

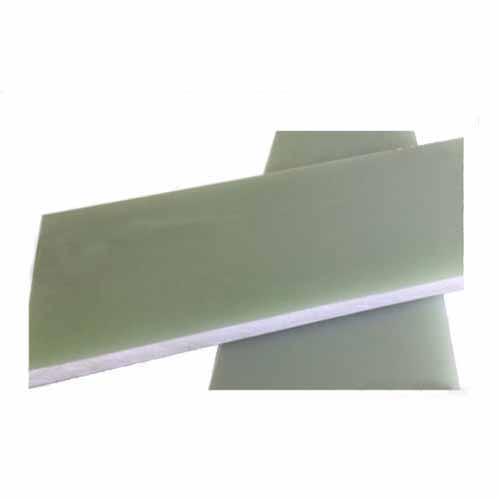

真空浸胶板是一种无气隙的绝缘制品。它是用无碱玻璃布或聚酯纤维布等增强材料预成型板形状，并在专用模具内进行真空处理，再加压灌注无溶剂树脂而成的一种绝缘制品。
真空压力浸胶玻璃布板型号、名称、特点、用途
| 序号 | 名称 | 特点及用途 | 耐热等级 |
| 1 | 真空压力浸胶环氧玻璃布板 | 结构密实、吸水性小、电气和机械性能好、在高压电器设备中做结构件。主要做SF6断路器封闭式组合电器用拉杆。 | B |
| 2 | 真空压力浸胶环氧玻璃布板 | 耐热性好、结构密实、吸水性小、电气和机械性能好、在高压电器设备中做结构件。主要做SF6断路器封闭式组合电器用拉杆 | F |
真空浸胶环氧玻璃布板的技术指标
| 指标名称 | 单位 | B级 130℃ | F级 155℃ |
| 密度 | g/cm3 | ≥1.90 | ≥1.90 |
| 树脂含量 | % | 32±3 | 32±3 |
| 弯曲强度，纵向 | Mpa | ||
| 常态 | ≥400 | ≥400 | |
| 100 | ≥300 | ||
| 150 | ≥200 | ||
| 压缩强度，常态 | Mpa | ≥450 | ≥450 |
| 拉伸强度，纵向，常态 | Mpa | ≥300 | ≥300 |
| 吸水性，常态 | % | ≤0.15 | ≤0.15 |
| 体积电阻率，常态 | MΩ.m | ≥1.0×107 | ≥1.0×107 |
| 垂直层向介电强度，常态 | Mv/m | ≥18.0 | ≥18.0 |
| 平面层向耐电压，1min | Kv | 40 | 40 |
| 耐电弧性 | S | ≥110 | ≥110 |
厚度偏差3～19 ±0.5（1） 20～29 ±0.8 （1.1） 30～39 ±1.0 （1.2） 40～49 ±1.2（1.3） 50～59 ±1.5
产品概述

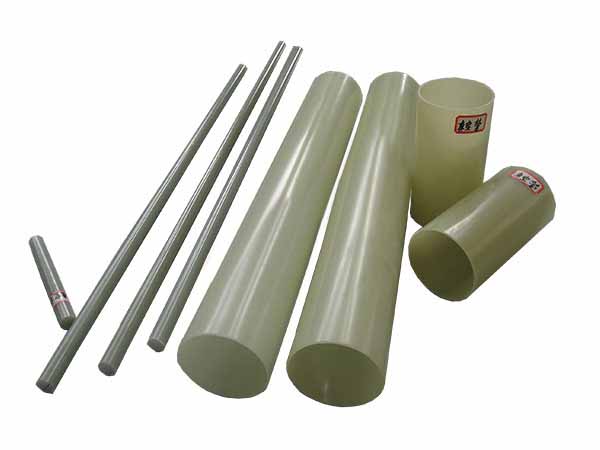

耐SF6真空压力浸胶管、棒是采用真空压力树脂传递成型生产的一种玻璃纤维纱或布增强环氧树脂复合材料，该产品具有结构紧密、气密性。电气绝缘性优异等优点，主要应用GIS罐式避雷器、特高压开关耐弧隔离筒、电绝缘拉杆等。我公司生产的真空浸胶管棒直径范围φ24mm~φ50mm，管材内径φ20~φ300mm，厚度3mm~30mm
主要技术性能指标
|
序号 |
指标名称 |
单 位 |
指标 |
|
1 |
密度 |
g/cm3 |
1.2~1.4 |
|
2 |
内经或外径、厚度 |
Mm |
内径/φ31~φ37 |
|
3 |
弯曲强度、纵向，常态 |
Mpa |
≥117.6 |
|
4 |
拉伸强度、纵向，常态 |
Mpa |
≥78.4 |
|
5 |
剪切强度 |
Mpa |
≥19.6 |
|
6 |
吸水性，常态/水煮 24h |
% |
≤1/≤3 |
|
7 |
绝缘电阻 常态 |
Ω M |
>2×107 |
|
8 |
水煮后 |
|
>2×102 |
|
9 |
工频介电常数 |
—— |
≤7 |
|
10 |
工频损耗因数 |
% |
≤1 |
|
11 |
局部放电量 |
Pc |
<10 |
|
12 |
工频耐电压 1min |
Kv/cm |
≥35 |
|
13 |
平行层想耐电压，90 ℃变压器油中5分钟 |
30 |
35 |
JB∕T 12175-2015
电气用普通真空浸胶环氧玻璃布板型号为3131 396-1
电气用耐热真空浸胶环氧玻璃布板型号为3141 396-2
