NOMEX上胶纸 411底材 单面上胶厚0.15mm 双面上胶厚0.25mm

1 简介
　　2040NOMEX上胶纸是由411型NOMEX芳香聚酰胺纤维纸涂以高强度热固化环氧胶经烘焙、收卷而成，使用时加热后可进一步固化粘合，适用于作电机转子线圈的匝间绝缘。
2 要求
2.1外观
　　无外来杂质，无其它污物；表面不粘手；胶粘剂分布均匀。
2.2性能要求见表1。

表1

3 试验方法
3.1外观
　　目测。
3.2 厚度
　　按GB/T5591.2-2002的规定测试，精确到0.01mm；取9点测量值的平均值作为试验结果。
3.3 宽度
　　用游标卡尺沿试样方向间隔均匀地测量9点。精确到0.01mm；取9点测量值的算术平均值作为试验结果。
3.4 标重
　　在距边缘至少20cm处取100mm×100mm（或沿长度方向均匀地取长度为50mm）的试样3个，尺寸误差不超过0.5mm；按GB/T5591.2-2002规定的试验方法测试。以3个试样测量值的算术平均值作为试验结果，取三位有效数字。
3.5 胶含量、可溶性树脂含量

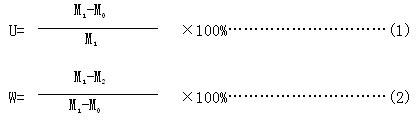

　　在距边缘至少20cm处取100mm×100mm（或沿长度方向均匀地取长度为50mm）的试样2个、分别称重M1；将试样置于丙酮溶剂中浸泡30min后，换新的溶剂（溶剂同上），再清洗1-2min后取出，晾干10min后置于烘箱中，在130℃±2℃下烘焙10min后取出，置于干燥器内冷却室，分别称重得M2。按下式计算可溶性树脂，取2个试样的算术平均值作为试验结果，取3位有效数字。

式中：U——胶含量 %
　　　W——可溶性树脂含量 %
　　　M0——NOMEX纸的重量，根据其标重计算得出，g（精确到0.001）。
　　　M1——试样原重，g（精确到0.001）。
　　　M2——试样浸泡清洗烘干后的重量，g（精确到0.001）。
3.6 工频击穿电压
　　按GB/T1408.1—1999的快速升压试验方法进行试验，取5次试验的最小值作为工频击穿电压试验结果。
4 检验规则
4.1相同原材料和工艺一次连续生产的双面上胶NOMEX纸为一批，最大批量不超过500kg。
4.2出厂检验项目为2.1及表1中的1、5、6各项。
5 标志、包装、运输和贮存
5.1 同一型号、规格、批号的双面上胶NOMEX纸经内包装密封包装后用包装箱包装；包装箱在运输和贮存过程中不应损失；包装上应标明材料名称、型号、规格、批号、毛重、净重、生产日期、生产厂家，并应标有“防潮”、“小心轻放”、“远离热源”、“避免阳光直射”、“阴凉处保存”等标志。
5.2 2040 NOMEX上胶纸贮存期从制造之日算起，在密封状态25℃以下为6个月，超贮存期经检查合格后仍可继续使用。
5.3其它按GB/T5591.1-2002得有关规定执行。

1、范围
　　2041 NOMEX上胶纸系由411型NOMEX绝缘纸双面涂覆改性环氧胶后烘干而成。适用于大、中型交、直流电机及水电转子磁极匝间、极身绝缘结构上。
2、产品的型号与尺寸规格
2.1  型号：2041。
2.2  厚度：0.25±0.03mm（允许存在个别超差点）
2.3  宽度：914±1mm
3、技术要求：

4、试验方法：
4.1 厚度按GB/T 5591.2-2002的规定，用千分尺测量九个点，以平均值作为结果。
4.2胶含量与挥发物含量
　　将上胶纸剪成100×200mm试样2块，再分别剪成15×15mm若干小块，放入坩埚中，称试样重量G，然后放入160±2℃的恒温箱内30min，取出试样放入干燥器中冷却到室温，再称重G1。并按下式计算：

式中：G1——2041上胶纸干燥重量（g）
　　　G2——411NOMEX纸的定量×0.1×0.2（g）
4.3可溶性树脂含量
取100×200mm试样两块，分别用天平称重G3，然后用丙酮：酒精=1：1分别浸泡两次。其中第一遍静止浸泡30min，第二遍换新溶剂后静止浸泡15min。将试样放入160±5℃烘箱中烘20分钟，取出冷却后称重G4，计算公式如下：

注：1、称重应准确至0.001g，计算结果准确至0.01g.
　　2、做二个试样取平均值。
5 验收、包装、标志、贮存和运输
5.1相同的原料、工艺在一台设备上同日生产的产品为一批，每批产品须进行出厂检验，2041出厂检验项目为表中的全部项目。
5.2上胶纸应密封于塑料包装袋内，封好装箱。
5.3每卷产品上应贴上标签标明产品型号与名称，规格和批号，制造日期和技术检验印章。
5.4 产品应直立贮存在温度不超过25℃，干燥、洁净和通风良好的库房中，不得靠近火源、暖气和受日光照射。
5.5 产品贮存期由生产日期算起为6个月，超过6个月按产品标准检验合格者仍可使用。
