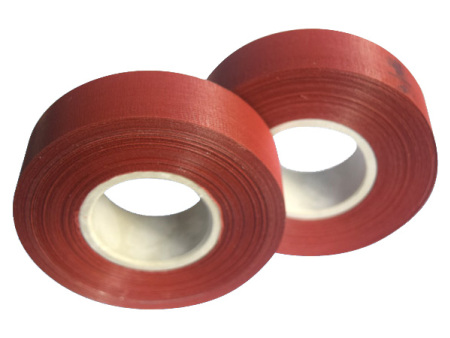

热收缩薄膜交织布绝缘保护带具有良好的机械强度和电气绝缘性能,可以很好地满足线圈端部保护带包扎的要求。
产品材料组成
外层聚酯玻璃交织布为纵向聚酯纤维丝、横向为无碱玻璃丝混合编织的交织布;
中间胶粘剂是着色的改性环氧树脂。
内层热收缩聚酯薄膜是纵向收缩的聚酯薄膜,在70°C~80°C以纵向收缩小于1%,在125℃~ 140°C收缩率大于15%,击穿电压大于5KV,厚度在0.020土0.005mm。
序号
检测项目
要求
检测结果
检测方法
1
厚度(mm)
0.09±0.015
0.096
参照GB/T5019-2002
2
宽度(mm)
25±1.0
25
3
拉伸强度(N/cm)
≥60
109
4
断裂延伸率%
≥15
22
5
电气强度(MV/m)
≥45
52
6
纵向收缩率%
70℃/2h
≤1.5
0.3
参照GB/T3541-1992
125℃/2h
≥8
20
7
体积电阻率(Ω.m)
常态
/
6.42×1012
参照GB/T1410-2006
受潮24h后
/
5.40×1012
8
表面电阻率(Ω)
常态
/
1.64×1015
受潮24h后
/
2.05×1014
单面透气保护带 热收缩薄膜交织布绝缘保护带
