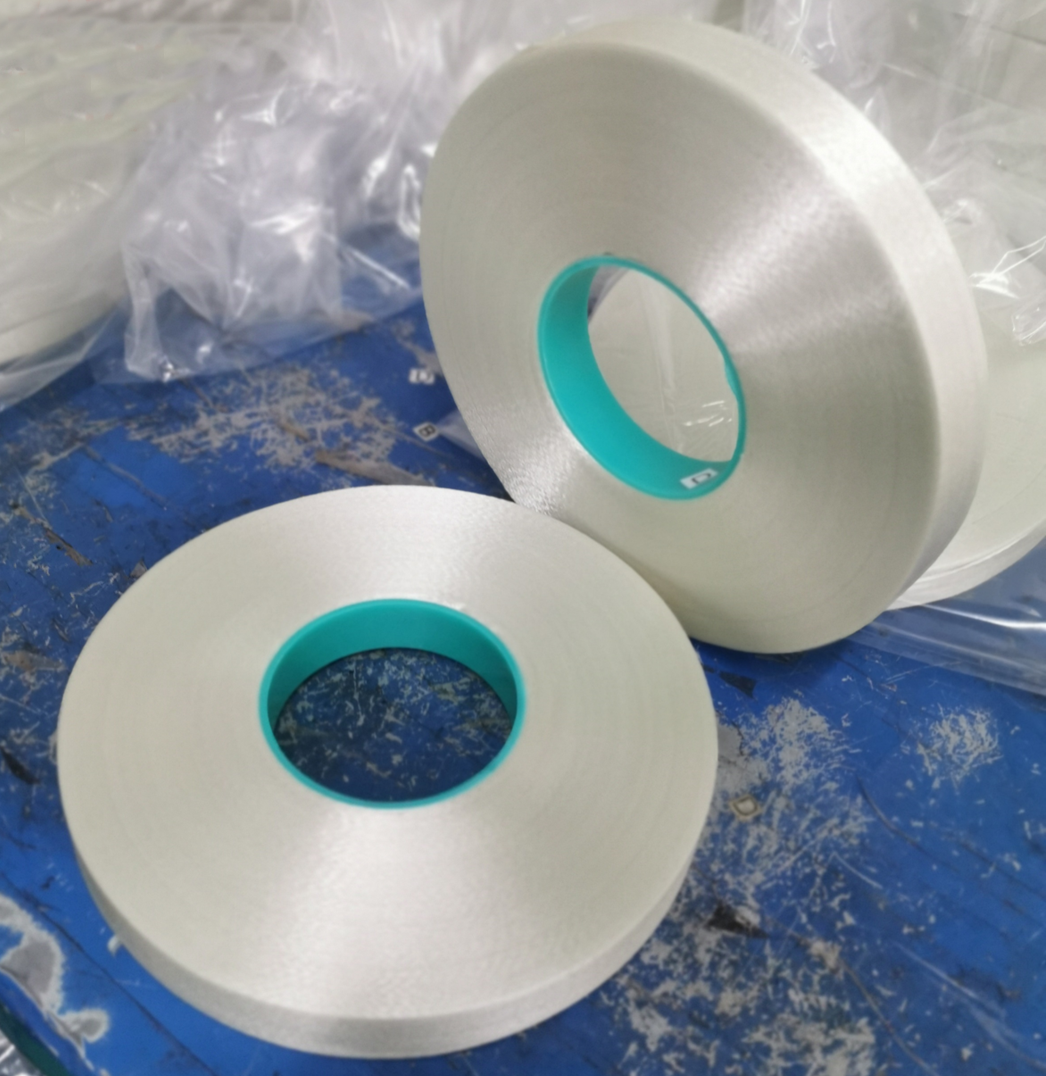

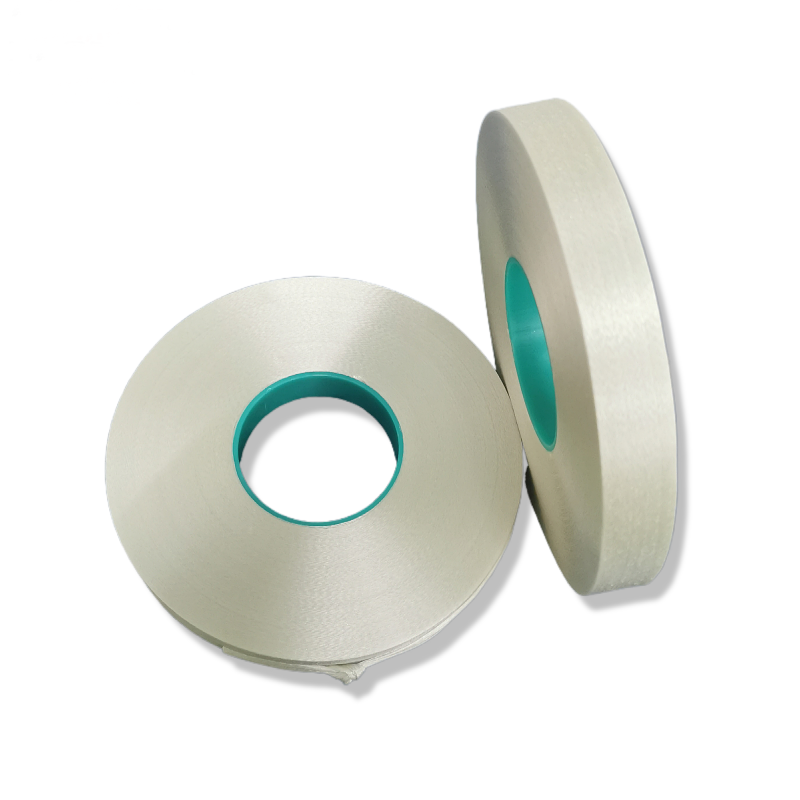

电气绝缘用树脂浸渍玻璃纤维网状无纬绑扎带
由硅烷前处理的无碱有捻的玻璃纤维纱经平行排列、并合,热固性树脂没渍而成的半固化(B阶段)的网状无纬带。
GB/T22471.2- 2008 电气绝缘用树脂没渍 玻璃纤维网状无纬绑扎带第2 部分:试验方法
网状无纬绑扎带的型号与分类
|
型号 |
名称 |
温度指数 |
|
2841-W |
不饱和聚酯树脂浸渍玻璃纤维网状无纬绑扎带 |
4F 155℃ |
|
2843-W |
环氧树脂浸渍玻璃纤维网状无纬绑扎带 |
4F 155℃ |
|
2845-W |
高强度不饱和聚酯树脂浸渍玻璃纤维网状无纬绑扎带 |
4F 155℃ |
|
2853-W |
不饱和聚酯树脂浸渍玻璃纤维网状无纬绑扎带 |
5H 180℃ |
|
2861-W |
不饱和聚酯树脂浸渍玻璃纤维网状无纬绑扎带 |
6C 200℃ |
|
备注：2浸渍纤维 8网状无纬带 4、5、6温度指数 第四位产品顺序号 W 横向拉开呈网状结构 |
||
外观：
网状无纬带应没渍均匀，平整，具有一定的黏性(但不粘连)，柔软性，横向拉开时呈网状，且无杂质和断纱。
网状无纬带盘(卷简)应卷绕紧密、盘面整齐，开卷容易(开卷时不应有粘连)。
接头：
每盘(卷简)网状无纬带的接头数不应多于1个，接头应不妨碍网状无纬带的开卷。接头处应有明
显的标识，带盘每段最知长度应不小于50 m,卷筒中每段最短长度应不小于200 m.
网状无纬带尺寸
|
序号 |
名称 |
单位 |
标称值 |
极限偏差 |
||
|
1 |
厚度 |
mm |
0.20、0.30 |
±0.03 |
||
|
2 |
宽度 |
mm |
10 |
±1.0 |
||
|
15 |
±1.5 |
|||||
|
20、25 |
±2.0 |
|||||
|
30、40、50、60 |
||||||
|
3 |
长度 |
盘 |
m |
100 |
+1 |
|
|
200 |
+2 |
|||||
|
卷筒 |
10mm宽 |
800 |
+3 |
|||
|
15mm宽 |
500 |
|||||
|
20mm宽 |
1800 |
+5 |
||||
|
25mm宽 |
1500 |
|||||
性能要求
|
序号 |
性能 |
单位 |
要求 |
|||||
|
2841-W |
2843-W |
2845-W |
2853-W |
2864-W |
||||
|
1 |
挥发物含量 |
% |
≤4 |
≤4 |
≤2 |
≤2 |
≤2 |
|
|
2 |
树脂含量 |
% |
27±2 |
27±2 |
26±2 |
26±2 |
26±2 |
|
|
3 |
可溶性树脂含量 |
% |
≥90 |
≥90 |
≥90 |
≥90 |
≥90 |
|
|
4 |
可固化性 |
- |
容易剥离和不粘粘 |
|||||
|
5 |
固化前拉伸强度 |
0.20mm |
N10mm宽 |
≥750 |
≥750 |
≥1000 |
≥1000 |
≥1200 |
|
0.30mm |
≥1000 |
≥1000 |
≥1500 |
≥1500 |
≥2000 |
|||
|
6 |
电气强度 |
KV/mm |
- |
- |
≥12 |
≥12 |
≥12 |
|
|
7 |
耐电弧性 |
S |
- |
- |
≥120 |
≥150 |
≥150 |
|
|
8 |
PTI |
- |
- |
- |
≥500 |
≥500 |
≥500 |
|
|
9 |
环形试样拉伸强度（常态） |
不脱模法 |
MPa |
≥1050 |
≥1050 |
≥1150 |
≥1250 |
≥1250 |
|
脱模法 |
≥900 |
≥900 |
≥1000 |
≥1000 |
≥1000 |
|||
|
10 |
环形试样拉伸强度（热态） |
不脱模法 |
MPa |
≥750 |
≥750 |
≥900 |
≥900 |
≥900 |
|
脱模法 |
≥560 |
≥560 |
≥700 |
≥700 |
≥700 |
|||
|
11 |
环形试样断裂伸长率(常态） |
% |
≤4.0 |
≤4.0 |
≤2.0 |
≤2.0 |
≤2.0 |
|
|
12 |
环形试样拉伸弹性模量(常态) |
MPa |
≥4.5× 104 |
≥4.5× 104 |
≥5.0× 104 |
≥6.0× 104 |
≥6.0× 104 |
|
|
13 |
浸油处理后环形试样强度劣化率 |
% |
- |
- |
≤10 |
≤10 |
≤10 |
|
|
14 |
温度指数 |
- |
≥155 |
≥155 |
≥155 |
≥180 |
≥200 |
|
