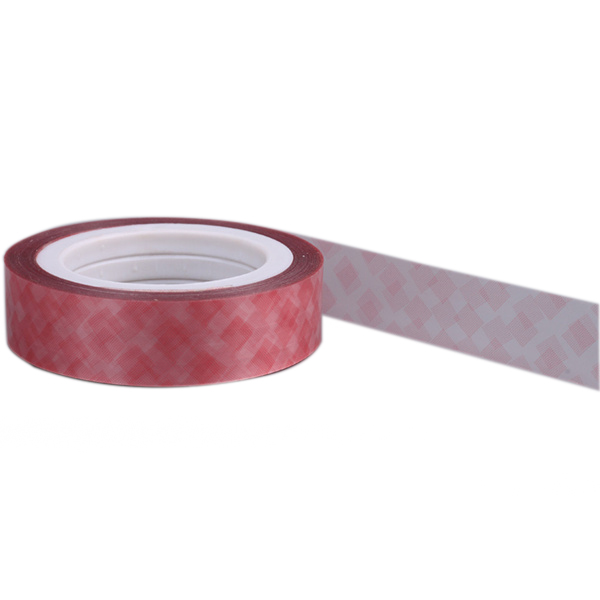

菱格上胶聚脂薄膜是将改性特种环氧绝缘树脂呈现菱格状涂覆在电工聚脂薄膜上烘焙成半固化阶段的绝缘材料。由于菱格上胶聚脂薄膜的树脂图层不是整体而是呈点状，未有涂层的通道十分有利于绝缘材料间空气的排除和液体的浸入，使电晕破坏和局放破坏较少到Min值。可在气体或油的绝缘系统内作层间绝缘。主要用于六氟化硫互感器和变压器的层间绝缘及匝间绝缘。
产品固化条件：
在90℃±5℃保持16小时的条件下固化；或在110℃±5℃保持6小时的条件下固化。
贮存：
应贮存于温度不高于25℃的干燥、通风、洁净的环境，并应避免高温和日光照射。贮存期为半年，超过贮存期经测试粘结强度，合格者仍可使用。
|
序号 |
项目 |
单位 |
要求 |
|||
|
DPRCF-05 |
DPRCF-07 |
DPRCF-10 |
||||
|
1 |
基材厚度 |
mm |
0.05±0.005 |
0.07±0.010 |
0.10±0.010 |
|
|
2 |
抗张强度 |
Mpa |
≥150 |
|||
|
3 |
单面涂层厚度 |
μm |
15~20 |
|||
|
4 |
单位面积重量 |
单面涂布 |
g/cm2 |
76±2 |
102±2 |
144±2 |
|
双面涂布 |
82±3 |
108±3 |
150±3 |
|||
|
5 |
热收缩率 |
% |
≤3 |
|||
|
6 |
工频击穿电压 |
V |
≥6000 |
≥7500 |
≥9000 |
|
|
7 |
粘结强度 |
Kpa |
≥35 |
|||
