工无纺布-聚酯薄膜-电工无纺布(三层)柔软复合材料
组成：
6641 DMD-F是由6020/6021透明或乳白聚酯薄膜在其两面复合7031电工无纺布而成，使用粘合剂不含酸，耐高温。
性能：
6641 DMD-F具有良好的机械及电气性能，温度等级F级（155℃）。
应用领域：
6641 DMD-F应用于低压电机、三相异步电动机、电动工具、电器中作槽绝缘、衬垫绝缘、匝间绝缘和槽楔绝缘及变压器的层间绝缘。
储存：
6641 DMD-F在(20℃ , 50% r. h. )可无限期储存。
产品类别：
卷材：不切边宽度1005mm，切边990mm
片材：990*1000mm范围内任意长宽尺寸

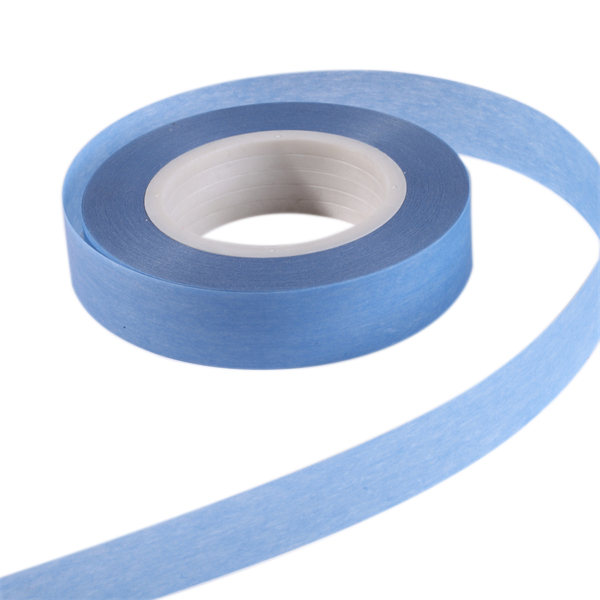

盘带：5mm-990mm
卷径：不低于300mm
管芯尺寸：常规76mm
以下数据基于IEC 60216，IEC 60626，GB/T 5591数据结合本公司实际应用材料的情况进行编撰的材料性能的Min值。
6641 DMD-F技术数据:
|
特性 |
单位 |
指标 |
||||
|
产品名称 |
|
6641 DMD-F |
||||
|
材料厚度 |
mm |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
|
厚度偏差 |
mm |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
|
定量及偏差 |
g/m2 |
130±13 |
150±15 |
185±19 |
215±22 |
255±26 |
|
薄膜厚度 |
mm |
0.036 |
0.05 |
0.075 |
0.10 |
0.125 |
|
拉伸强度 纵向 横向 |
N/10mm N/10mm |
≥60 ≥40 |
≥90 ≥80 |
≥120 ≥105 |
≥140 ≥120 |
≥180 ≥150 |
|
伸长率 纵向 横向 |
％ |
≥15 ≥20 |
||||
|
击穿电压 不弯折 |
KV |
≥5 |
≥7 |
≥8 |
≥10 |
≥11 |
|
常态粘结性 |
|
不分层 |
||||
|
热态粘结性 |
180±2℃ 10min |
不分层、不起泡、不流胶 |
||||
|
耐热等级 |
|
F级155度 |
||||
|
颜色 |
|
蓝色 |
||||
6641 DMD-F技术数据 :
|
特性 |
单位 |
指标 |
|||||
|
产品名称 |
|
6641 DMD-F |
|||||
|
材料厚度 |
mm |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
|
|
厚度偏差 |
mm |
±0.03 |
±0.03 |
±0.035 |
±0.04 |
±0.045 |
|
|
定量及偏差 |
g/m2 |
285±29 |
340±34 |
420±42 |
490±49 |
560±56 |
|
|
薄膜厚度 |
mm |
0.15 |
0.188 |
0.25 |
0.30 |
0.35 |
|
|
拉伸强度 纵向 横向 |
N/10mm N/10mm |
≥190 ≥170 |
≥270 ≥200 |
≥320 ≥300 |
≥360 ≥320 |
≥390 ≥350 |
|
|
伸长率 纵向 横向 |
％ |
≥15 ≥20 |
≥5 ≥5 |
≥3 ≥2 |
|||
|
击穿电压 不弯折 |
KV |
≥13 |
≥16 |
≥19 |
≥21 |
≥23 |
|
|
常态粘结性 |
|
不分层 |
|||||
|
热态粘结性 |
180±2℃ 10min |
不分层、不起泡、不流胶 |
|||||
|
耐热等级 |
|
F级155度 |
|||||
|
颜色 |
|
蓝色 |
|||||
