钠硼硅酸盐玻璃纤维布，经过酸沥滤、热烧结等方法处理而制成的高硅氧布
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其新版本适用于本标准。GB/T 191 包装储运图示标志
GB/T 4202 玻璃纤维产品代号
GB/T 7689.1 增强材料 机织物试验方法 第 1 部分：玻璃纤维厚度的测定
GB/T 7689.2 增强材料 机织物试验方法 第 2 部分：经纬密度的测定
GB/T 7689.3 增强材料 机织物试验方法 第 3 部分：宽度和长度的测定
GB/T 7689.5 增强材料 机织物试验方法 第 5 部分：玻璃纤维拉伸断裂强力和断裂伸长的测定
GB/T 9914.3 增强制品试验方法 第 3 部分：单位面积质量的测定
GB/T 18374 增强材料术语及定义
GJB 1873 高硅氧玻璃纤维布规范（附录 A）
定义本标准涉及的术语及定义，按 GB/T 18374 的规定执行
硼硅酸盐玻璃(Borosilicate) 机织布(Woven fabric)处理过的(Treated)

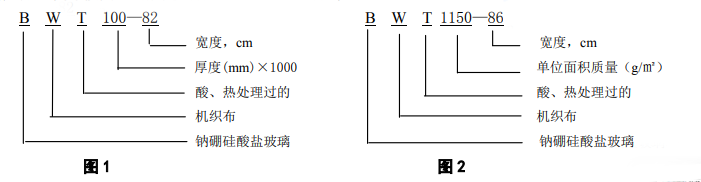

产品代号产品代号规定：公称厚度不大于 0.3mm 的产品，代号按图 1 的规定进行；公称厚度大于 0.3mm的产品，代号按图 2 的规定进行（BWS400-85 除外）
示例 1：公称厚度为 0.1mm，宽度为 82cm，经热处理的高硅氧布代号为：BWT100-82。示例 2：单位面积质量为 1150g/㎡，宽度为 86cm，经热处理的高硅氧布代号为：BWT1150-86。
要求5.1 理化性能
5.1.1 除非另有规定，高硅氧布长度由供需双方商定，实际长度应在标称值的±1.0%范围内。
5.1.2 高硅氧布的其它理化性能应符合表 1 的规定。
5.2 外观质量
5.2.1 高硅氧布的颜色为白色或浅褐色。
5.2.2 高硅氧布不得有影响使用的折痕、破损、污染、布面起球及外来杂质等缺陷。
5.2.3 高硅氧布的布面应保持平整，布面不得有松紧不一现象。
5.2.4 每 50m 布，大疵点（轧梭和油污造成每处扣 20 分）不得超过 2 处。
5.2.5 高硅氧布外观疵点程度及扣分按附录 A（规范性附录）的规定，平均百米扣分不大于 60 分。表 1 高硅氧玻璃纤维布技术性能指标
产品代号
单 位
BWT100-82
BWT340-86
BWT600-85/89/100/123
经向密度
根/5cm
87.5±5
122.5±5
77.5±5
纬向密度
根/5cm
87.5±5
95±5
67.5±5
单位面积质量
g/m2
87±8
340+20/-15
600+40/-25
600±60
厚 度
mm
0.10±0.01
0.36±0.04
0.65±0.07
0.72±0.07
宽 度
cm
82±3
86.3+2.5/-0
85+2.5/-0 89+3/0 100+2.5/-0 123+2.5/0
经向强度
N/25×100mm
≥70
≥300
≥550
（≥360）
纬向强度
N/25×100mm
≥50
≥220
≥450
（≥270）
SiO2含量
%
≥96.0
≥96.0
≥96.0
≥96.0
热失量
%
≤3.0
≤3.0
≤3.0
≤3.00/---
线性热收缩率
%
≤5.0
≤5.0
≤5.0
---/≤2.2
组 织
平纹
缎纹
缎纹
缎纹
产品代号
单 位
BWS400-85
BWT485-86
BWT590-86/145
BWT680-86
经向密度
根/5cm
50±5
87.5±5
100±5
92.5±5
纬向密度
根/5cm
50±5
75±5
87.5±5
75±5
单位面积质量
g/m2
340±40
485+30/-20
590+40/-25
680+40/-30
厚 度
mm
0.40±0.05
0.65±0.07
0.74±0.07
0.74±0.08
宽 度
cm
85+3/-0
86.3+2.5/-0
86.3/145+2.5/-0
86.3+2.5/-0
经向强度
N/25×100mm
≥700
≥450
≥550
≥600
纬向强度
N/25×100mm
≥700
≥350
≥450
≥450
SiO2含量
%
≥80.0
≥96.0
≥96.0
≥96.0
热失量
%
--
≤3.0
≤3.0
≤3.0
线性热收缩率
%
--
≤5.0
≤5.0
≤5.0
组 织
--
平纹
缎纹
缎纹
缎纹
续二
产品代号
单 位
BWT1150-86/145
BWT1100-86
BWT1250-86/145
BWT1350-86
经向密度
根/5cm
92.5±5
86±5
100±5
92.5±5
纬向密度
根/5cm
67.5±5
67.5±5
67.5±5
67.5±5
单位面积质量
g/m2
1150+70/-45
1100+70/-40
1250+80/-50
1350+80/-60
厚 度
mm
1.26±0.13
1.10±0.11
1.35±0.14
1.45±0.15
宽 度
cm
86.3/145+2.5/-0
86.3+2.5/-0
86.3/145+2.5/-0
86.3+2.5/-0
经向强度
N/25×100mm
≥700
≥700
≥800
≥800
纬向强度
N/25×100mm
≥500
≥500
≥500
≥550
SiO2含量
%
≥96.0
≥96.0
≥96.0
≥96.0
热失量
%
≤3.0
≤3.0
≤3.0
≤3.0
线性热收缩率
%
≤5.0
≤5.0
≤5.0
≤5.0
组 织
缎纹
缎纹
缎纹
缎纹
产品代号
单 位
BWT840-86
BWT935-86
BWT1050-86
经向密度
根/5cm
80±5
100±5
80±5
纬向密度
根/5cm
59±5
81±5
67±5
单位面积质量
g/m2
840+50/-35
935+60/-40
1050+70/-40
厚 度
mm
0.9±0.1
1.0±0.1
1.10±0.11
宽 度
cm
86.3+2.5/-0
86.3+2.5/-0
86.3+2.5/-0
经向强度
N/25×100mm
≥600
≥600
≥650
纬向强度
N/25×100mm
≥450
≥450
≥450
SiO2含量
%
≥96.0
≥96.0
≥96.0
热失量
%
≤3.0
≤3.0
≤3.0
线性热收缩率
%
组 织
--
缎纹
缎纹
注：1、其它规格要求，由供需双方商定。2、括号内强力值测试方法按附录 C 的规定测试； 3、BWT600 布一栏后面数据专供日本，其中 85 布热失量≤3.0%，89/100/123 线性热收缩率≤2.2%。
