5230、5231、5235、5236、5250、5253塑型云母板
产品说明:

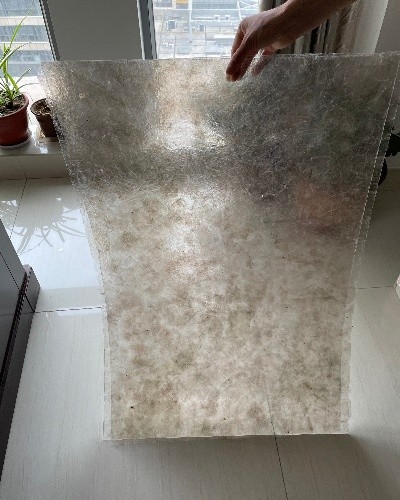

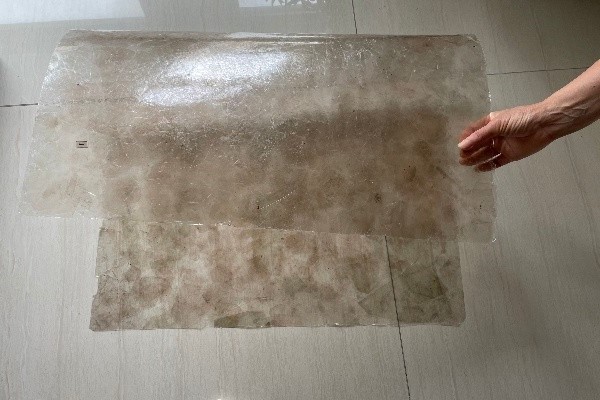

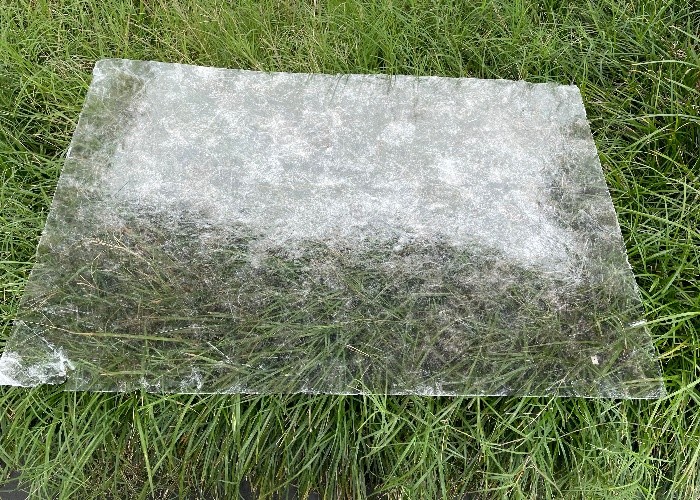

塑型云母板是用胶粘剂粘合片状云母,经烘焙、压制而成的硬质板状绝缘材料。塑型云母板在一定温度下具有可塑性,适合做绝缘管、环或形状复杂的绝缘零件。
GB/T 5019.11-2009以云母为基的绝缘材料 第11部分:塑型云母板
表1
序号
指标名称
单位
指 标 值
5230
5231
5235
5236
5250
5253
1
外 观
——
边缘整齐,胶粘剂分布均匀,不允许有外来杂质、分层、针孔等现象。
2
厚度及偏差
mm
0.15±0.05, 0.20±0.05, 0.25±0.05, 0.30±0.06, 0.40±0.06, 0.50±0.07,0.60-1.20
3
长度×宽度
mm
(800~1000)×(400~600)
4
云母含量
%
75-85
75-85
85-92
85-92
75-85
75-85
4
胶粘剂含量
%
15-25
15-25
8-15
8-15
15-25
15-25
5
挥发物含量
%
——
≤3
≤1.0
——
——
≤1.0
6
可 塑 性
——
110℃的条件可塑成管
130±5℃的条件下可塑制成管
8
电气强度常态时
0.15-0.25 mm
MV/m
≥35
≥35
≥35
≥35
≥35
≥35
0.3-0.5 mm
≥30
≥30
≥30
≥30
≥30
≥30
0.6-1.2mm
≥25
≥25
≥25
≥25
≥25
≥25
9
体积电阻率
常态时
Ω.m
——
——
——
——
——
1.0×1013
受潮48h后
——
——
——
——
——
1.0×1011
10
温度指数
——
130
130
130
130
180
180
标称厚度及允许偏差见表
标称厚度(mm) |
偏差 |
|
中值与标称厚度的偏差 |
个别值与标称厚度的大偏差 |
|
0.15 |
±0.05 |
±0.10 |
0.20 |
||
0.25 |
||
0.30 |
±0.06 |
±0.12 |
0.40 |
||
0.50 |
±0.07 |
±0.16 |
0.60 |
±0.08 |
±0.18 |
0.70 |
±0.09 |
±0.20 |
0.80 |
±0.11 |
±0.22 |
1.00 |
±0.14 |
±0.28 |
1.20 |
±0.18 |
±0.32 |
实验方法:
有下划线的在生产其它产品基本已经淘汰请注意选型
注:本资料所列数据均为实测值,非保证值,由于用户的使用条件非我们所能控制,请在使用前先自行实验--拓腾电气
▶用塑料薄膜袋包好放入木箱包装。贮存期从出厂之日算起6个月。
▶标准尺寸:600*900mm
▶标称厚度(㎜):(0.20,0.25)±0.05;(0.30, 0.40)±0.07
▶云母板的厚度、长度和宽度由供需双方商定订做
