产品说明
用途
耐火电线电缆用云母带是一种新型的,高性能的云母绝缘制品,具有优良的耐高温性能和耐燃烧性能,云母带常态时具有良好的柔软性,适用于各种耐火电线电缆中主要耐火绝缘层。本公司生产的耐火电线电缆用云母带由于采用了性能优异的有机硅胶粘漆作胶粘剂,因此,在遇明火燃烧时基本不存在有害烟雾的挥发,所以该产品用于耐火电线电缆不但有效,而且很安全。
The fire-resistant mica tape for wires and cables is a new kind of high-performance mica insulation, with excellent heat resisting and fire-resistant performance. At normal, mica tapes are applicable to the main fire insulating layer in kinds of refractory cables for their food flexibility. Our fire-resistant mica tapes for wires and cables take silicone adhesive coating as adhesives, therefore, in case of flaming ignition, they won't engender harmful smoke. So its use in volatile refractory cables is not only effective but also safe

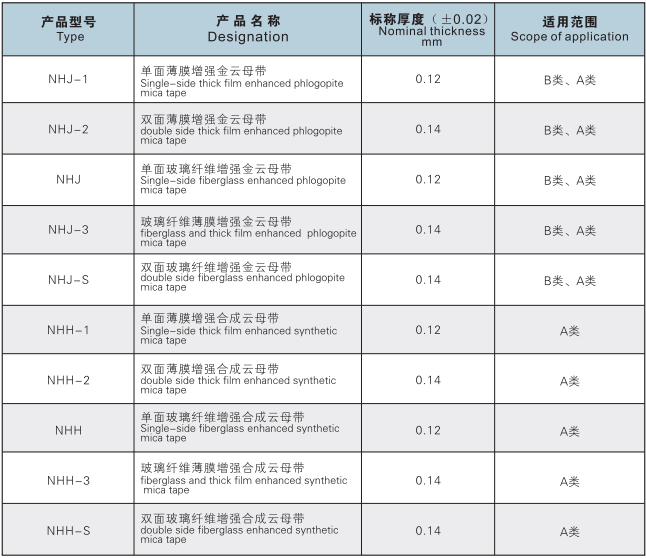

典型产品型号及标称厚度 Product model and the applicable scope in refractory wires and cable

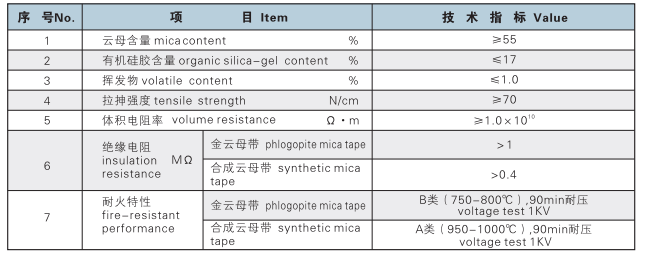

主要性能指标 Main specifications
注:特殊要求根据用户要求供货。
NHJ-D单面金云母厚度0.10、0.12、0.14
NHJ-S 双面金云母厚度0.14、0.17
NHH-D 单面合成云母(氟金云母)厚度0.10、0.12、0.14
NHH-S 双面合成云母(氟金云母)厚度0.14、0.17
煅烧云母带厚度:0.10、0.12、0.14
产品常规宽度:5、6、8、10、12、15、±1mm 20、25、30、35、40 ±2mm 45、50、65mm ±3mm
产品特点
1、我公司为GB/T5019.10-2009《耐火安全电缆用云母带》的主要起草单位,使用新奇特耐火云母带绕包的耐火电缆可完全通过GB19216-2003/IEC 60331-21:1999《在火焰条件下电缆或光缆的线路完整性试验》耐火试验要求。
2、拓腾电气耐火云母带是优质的防火和耐火绝缘材料。
3、用拓腾电气合成云母带单层绕包的电缆,电缆在火焰温度高达1000℃时仍可持续3小时保持电路和正常运行。
4、采用拓腾电气耐火云母带制作的耐火电缆3小时内不会因为电气事故造成电缆过载发热出现短路而着火。
5、在耐火电缆结构中使用拓腾电气耐火云母带,在燃烧期间会减少和阻止毒烟和毒气的产生和释出。
6、拓腾电气耐火云母带具有良好的耐火性,耐酸碱性和抗电晕、抗辐射的特性。
7、拓腾电气耐火云母带具有完全的不燃性和较高的耐热性。
贮存
本产品自制造日期起贮存期为6个月,并应贮存在干燥而洁净的库房内。
拓腾电气为您提供 白云母带 GM, FM GMG, FMG 金云母带 GP, FP GPG, FPG 合成云母带 GS, FS GSG, FSG
耐火安全电缆用云母带
GB/T 5019.10- 2009根据产品所用粉云母纸的种类和补强材料及形式不同而划分的产品型号耐火安全电缆用云母带
型 号
云母纸类型
补强形式
540-1D(G)/540-1D(P)
煅烧白云母纸
单面
540-1S(G)/540-1S(P)/540-1S(G/P)
煅烧白云母纸
双面
541-1D(G)/541-1D(P)
非煅烧白云母纸
单面
541-1S(G)/541-1S(P)/541-1S(G/P)
非煅烧白云母纸
双面
541-3D( G)/541-3D(P)
非煅烧金云母纸
单面
541-3S(G)/541-3S(P)/541-3S(G/P)
非煅烧金云母纸
双面
542-4D(G)/542-4D(P)
合成云母纸
单面
542-4S(G)/542-4S(P)/542-4S(G/P)
合成云母纸
双面
注:表中D表示为单面补强,S表示为双面补强,G表示玻璃布补强,P表示薄膜补强。GB/T 5019.10- 2009
耐火云母带机械性能和介电性能要求应符合下表
序号 |
性能 |
单位 |
补强形式 |
要 求 |
||
玻璃布补强 |
薄膜补强 |
玻璃布/薄膜补强 |
||||
1 |
拉伸强度 |
N/10mm |
单面补强 双面补强 |
≥60 ≥80 |
||
2 |
挺度 |
N/m |
单、双面补强 |
按合同规定 |
||
3 |
工频介电强度 (常态下) |
MV/m |
单面补强 双面补强 |
≥30 |
≥30 |
≥30 |
≥25 |
≥40 |
≥40 |
||||
4 |
体积电阻率(常态下) |
Ω.m |
单、双面补强 |
≥1.0×1010 |
||
5 |
绝缘电阻 (耐火试验温度下) |
Ω |
单、双面补强 |
≥1.0×106 |
||
6 |
外观 |
|
材质间应粘合均匀, 无针孔、气泡,云母纸断裂成卷的应能连续开卷而不引起损伤开卷所需的力应大致均匀 |
|||
7 |
耐火特性 |
|
A类(950-1000℃),90min耐压耐击穿 |
耐火特性
当耐火云母带用于设计正确的耐火电缆时应能通过GB/T 19216. 11-2003及GB/T 19216. 21-2003规定的A类或B类耐火试验要求。.
