聚四氟乙烯(PTFE) 板材以聚四氟乙烯悬浮树脂为原料，采用模压法成型的板材，以及用模压法或等压法成型的毛坯经车削加工制得的板材。新标准QB/T5257-2018
中华人民共和国专业标准ZB G33 002—1985聚四氟乙烯板材
SFB-1-主要作电器绝缘方面之用.
SFB-2---主要作腐蚀介质中的衬垫、密封件及润滑材料之用。
SFB-3---主要作腐蚀介质中的隔膜与视镜之用。
按物理力学性能分 为I型板材、II型板材和I1型板材。I型板材不应使用再生树脂，II 型和II型板材可使用再生树脂。
按工艺分为模压板材和车削板材。
外观:板材颜色为树脂本色，表面应光滑，不应有裂纹、气泡、分层及其他影响使用的异物、机械损伤和表面缺陷。
物理力学性能
|
项目 |
指标 |
|||
|
I型 |
II型 |
III型 |
||
|
密度(g/cm3) |
2.14～2.30 |
2.13～2.20 |
2.13～2.20 |
|
|
尺寸变化率(%) |
±0.5 |
±3.0 |
- |
|
|
拉伸强度Mpa |
≥28.0 |
≥21.0 |
≥15.0 |
|
|
断裂拉伸应变(%) |
≥300 |
≥230 |
≥150 |
|
|
电气强度(KV/mm） |
厚度t＜1.5mm |
≥37√0.5/t |
≥30.0√0.5/t |
-- |
|
厚度t≥1.5mm |
≥21.5 |
≥17.0 |
||
|
备注：I型和 II型非电气绝缘用板材不进行电气强度测试 |
||||
厚度及偏差
厚度（mm）
偏差(mm)
厚度(mm)
偏差(mm）
模压板材
车削板材
模压板材
车削板材
0.50
-
±0.05
15.00
﹢1.50/﹣0.75
-
1.00
-
±0.10
20.00
﹢2.00/﹣1.00
-
1.50
-
±0.15
25.00
﹢2.00/﹣1.00
-
2.00
﹢0.50/﹣0.12
±0.20
30.00
﹢2.50/﹣1.25
-
3.00
﹢0.40/﹣0.20
±0.30
40.00
﹢2.50/﹣2.00
-
4.00
﹢0.45/﹣0.22
﹢0.40/﹣0.20
50.00
±2.50
-
5.00
﹢0.60/﹣0.30
﹢0.50/﹣0.25
60.00
±3.00
-
6.00
﹢0.70/﹣0.35
﹢0.60/﹣0.30
70.00
±3.50
-
7.00
﹢0.80/﹣0.40
-
80.00
±4.00
-
8.00
﹢0.90/﹣0.45
-
90.00
±4.50
-
9.00
﹢0.90/﹣0.45
-
100.00
±5.00
-
10.00
﹢1.00/﹣0.50
-
尺寸变化率
|
厚度（mm） |
试验温度(℃） |
试验时间（h） |
|
0.5、1.0、1.5、2.0、3.0、4.0、5.0、6.0 |
290±3 |
2 |
|
7.0、8.0、9.0、10.0 |
4 |
|
|
15.0 |
6 |
|
|
20.0 |
8 |
|
|
30.0 |
10 |
|
|
40.0 |
14 |
|
|
50.0 |
18 |
|
|
60.0 |
20 |
|
|
70.0 |
24 |
|
|
80.0 |
28 |
|
|
90.0 |
30 |
|
|
100.0 |
34 |
I、特征 ：
聚四氟乙烯板材采用悬浮聚合聚四氟乙烯树脂模塑加工制成。在已知塑料中它具有好的耐化学腐蚀性能，不老化，在已知固体材料中它具有佳的摩擦系数，在无负荷情况下能在﹣180℃~﹢260℃使用。聚四氟乙烯模压板（也叫四氟板，铁氟龙板，特氟龙板）分模压和车削两种，模压板是由聚四氟乙烯树脂在常温下用模压法成型，再经烧结、冷却而制成。
II、规格：
|
长(mm)×宽(mm) Length(mm)×Width(mm) |
厚度(mm)Thickness(mm)
|
|
|
公称Nominal
|
公差Tolerance
|
|
|
150×150
|
1.0~100
|
±0.30~±0.50
|
|
250×250
|
1.5~100 |
±0.30~±0.50
|
|
300×300
|
1.5~100
|
±0.30~±0.50
|
|
450×450
|
1.5~100
|
±0.30~±0.50
|
|
600×600
|
2~100
|
±0.30~±0.50
|
|
800×800
|
2~100
|
±0.30~±0.50
|
|
1000×1000
|
3~100
|
±0.30~±0.50
|
|
1200×1200
|
3~100
|
±0.30~±0.50
|
|
1500×1500
|
5~100
|
±0.50~±0.80
|
|
1600×1600
|
5~100
|
±0.50~±0.80
|
|
2000×1000
|
5~60
|
±0.60~±1.0
|
|
1800×1800
|
5~60
|
±0.60~±1.0
|

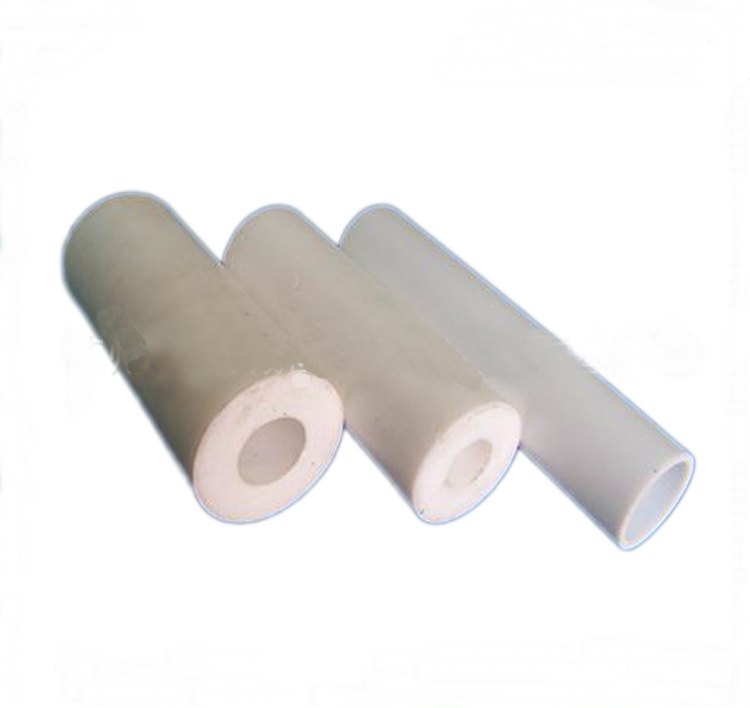

聚四氟乙烯模压管
PTFE管材的型号分别为: SFG-I 、SFG-II-A、 SFG- II-B、SFG- II -C和SFG-III.
SFG- I 聚四氟乙烯分散树脂加工的管材;
SFG-II-A 聚四氟乙烯悬浮 树脂加工的电气绝缘管材:
SFG-II-B 聚四氟乙烯悬浮 树脂加工的流体输送管材:
SFG-II-C 聚四氟乙烯悬浮 树脂加工的通用管材:
SFG-III 含聚四氟乙烯再生树脂加工的管材。
PTFE管材规格的表示方法如下:
SFG- I -d×δ、SFG- II-A(B、C)-D×δ和SFG-III-D×δ。
d- 公称内径，单位为毫米(mm) ; D--公称外径， 单位为毫米(mm); δ-一壁厚，单位为毫米(mm)
特点：
聚四氟乙烯模压管(PTFE)具有极优的化学稳定性，能耐所有强酸、强碱、强氧化剂，与各种有机溶剂也不发生作用。PTFE使用温度范围较广，常压下可以长期应用于-180℃~250℃，在250℃高温下处理1000h后，其力学性能变化很小。PTFE具有很低的摩擦因数，是一种良好的减摩，自润滑材料，其静摩擦系数小于动摩擦系数，因此用以制作轴承有启动阻力小，运转平滑的优点。由于PTFE无极性，耐热及不吸水，因此又是一种优良的电绝缘材料。还具有优良的耐老化性，不黏性及不燃性。聚四氟乙烯管有三种。外径1mm-25mm、壁厚0.1mm-2.5mm的管选用进口分散聚合聚四氟乙烯树脂经糊膏推压加工制成；外径25mm-200mm、壁厚1.5mm-8mm的管选用悬浮聚四氟乙烯树脂经柱塞挤压加工制成；外径25mm-1200mm、壁厚5mm-500mm的管经压模加工制成
聚四氟乙烯管，广泛应用于机械、化工、航空、电气电子、国防工业、尖端科技、医疗卫生及电绝缘等领域。
|
型号 TYPES |
规格 Specifications |
||
|---|---|---|---|
|
外径(mm) outside diameter |
壁厚(mm) wall thickness(mm) |
长度(mm) Length(mm) |
|
|
推压管 Pressed pipe |
1~25
|
0.1~2.5
|
可根据用户需要生产 produced under requirements |
|
挤出管 extruded pipe |
25~200
|
1.5~8
|
可根据用户需要生产 produced under requirements |
|
模压管 die Pressed pipe |
25~1800
|
5~500
|
100~300
|
规格：
|
内径 |
高度 |
|
10-500 |
5-250 |
技术参数：
| 项目 | 单位 | 指标 |
| 密度 | g/cm3 | 2.1-2.3 |
| 弯曲强度 | M/Pa | 11-14 |
| 拉伸强度 | M/pa | 21-28 |
| 断裂伸长率 | % | ≥200 |
| 摩擦系数 | / | 0.04 |
| 吸水率 | % | 《19 |
| 介电强度 | KV/mm | 18 |
| 使用温度 | ℃ | -180-260 |
| 熔融温度 | ℃ | 325 |
聚四氟乙烯棒
QBT 4041-2010 聚四氟乙烯棒材
适用于加工各种腐蚀介质中工作的衬垫.密封件和润滑材料以及在各种频率下使用的电绝缘零件等的未加填充的聚四氟乙烯树脂(可含再生聚四氟乙烯树脂)经模压、糊膏挤出或柱塞挤出工艺成型的棒材
棒材的型号分为: I型-T、 I型-D、II 型
I型-T--聚四氟乙烯树脂 (不含再生聚四氟乙烯树脂)加工的电气型棒材;
I型-D--聚四氟乙烯树脂 (不含再生聚四氟乙烯树脂)加工的电气型棒材;
II型一聚四氟乙烯树脂(含再生聚四氟乙烯树脂)加工的棒材.
特性
使用温度范围十分广泛(摄氏从-200度到+260度)。
基本上对所有化学物质都具抗腐蚀性除了一些氟化物和碱性金属液。
极好的机械性能包括抗老化性特别对于弯曲和摆动方面应用。
杰出的阻燃性 (符合ASTM-D635 和 D470测试步骤, 在空气中被规为阻燃材料。
优良的绝缘特性(无论其频率和温度如何)
吸水率极低，并具有自润滑性和不粘性等一系列独特的性能。
应用
聚四氟乙烯棒有推压棒挤出棒和模压棒三种，在已知塑料中聚四氟乙烯具有优良的耐化学腐蚀性能与介电性能，能在-180℃－+260℃温度下使用，以及具有低摩擦系数，主要适用一些非标规格的机械零件：密封/垫圈、环材、耐磨板/座电、绝缘零件、抗腐蚀性行业、机械零部件、衬层、石油及天然气、石油化工业、化学行业、仪器设备生产商等。直径2mm-4mm的棒选用分散聚合聚四氟乙烯树脂径糊膏推压加工制成；直径5mm-120mm的棒选用悬浮聚四氟乙烯树脂经柱塞挤压加工制成;直径55mm-300mm的棒经模压加工制成.
化工方面：能用作防腐材料，可制造各种防腐蚀零部件，如管子、阀门、泵及管件接头等。化工设备方面，可制作反应器、蒸馏塔及防腐设备的衬里和涂层。
机械方面：可用作自润滑轴承、活塞环、油封及密封圈等。自润滑性可减少机件磨损和发热，降低动力消耗。
电子电器方面：主要用于制造各种电线电缆、电池电极、电池隔膜、印刷电路板等。
医用材料：利用其耐热、耐水、无毒的特性，可用作各种医疗器械及人工脏器的材料。前者如消毒过滤器、烧杯、人工心肺装置，后者如人造血管、心脏及食道等。已被广泛地应用作为密封材料和填充材料。
|
型号 TYPES |
直径(mm） Diameter(mm） |
长度（mm） Length(mm） |
|---|---|---|
|
推压棒 pressed rod |
2~4
|
可根据用户需要生产 produced under requirements |
|
挤出棒 extruded rod |
5~120
|
500~3000
|
|
模压棒 die pressed rod |
25~300
|
100~300
|
技术参数：
项目名称Properties
指标值
I型-T
I型-D
II型
拉伸强度（MPa）
≥15.0
≥10.0
断裂标称应变(%)
≥160
≥130
密度(g/cm3)
2.10～2.30
2.10～2.30
介电强度(KV/mm)
≥18.0
≥25.0
≥10.0
备注：直径小于10.0mm的棒材不考核介电强度
品规格主要技术指
|
外径（mm） |
长度（mm） |
外径（mm） |
长度（mm） |
|
￠10 |
1~50 |
￠15 |
1~50 |
|
￠20 |
1~150 |
￠25 |
1~150 |
|
￠30 |
1~200 |
￠35 |
1~200 |
|
￠40 |
1~200 |
￠45 |
1~200 |
|
￠50 |
1~200 |
￠55 |
1~200 |
|
￠60 |
1~200 |
￠65 |
1~200 |
|
￠70 |
1~200 |
￠75 |
1~200 |
|
￠80 |
5~200 |
￠85 |
5~200 |
|
￠90 |
5~200 |
￠95 |
5~200 |
|
￠100 |
5-200 |
￠110 |
5-200 |
|
￠120 |
5-200 |
￠130 |
5-200 |
|
￠140 |
5-200 |
￠150 |
5-200 |
|
￠160 |
5-200 |
￠170 |
5-200 |
|
￠180 |
5-200 |
￠190 |
5-200 |
|
￠200 |
5-200 |
￠210 |
5-200 |
|
￠210 |
5-200 |
￠220 |
5-200 |
|
￠230 |
5-200 |
￠240 |
5-200 |
|
￠250 |
5-200 |
￠260 |
5-200 |
|
￠270 |
5-200 |
￠280 |
5-200 |
|
￠290 |
5-200 |
￠300 |
5-200 |
QB/T4876-2015聚四氟乙烯车削薄膜 由聚四氟乙烯悬浮树脂加工制得的车削薄膜
◆按性能指标分为1型、 II型和III型。
I 型:用于电气、机械或化学领域的电气型PTFE车削膜:
II型: 用于电气、机械或化学领域的通用型PTFE车削膜;
III型:无电性能要求的PTFE车削膜。
◆按工艺分为不定向PTFE车削膜和定向PTFE车削膜。
◆按颜色分 为本色PTFE车削膜和彩色PTFE车削膜。
