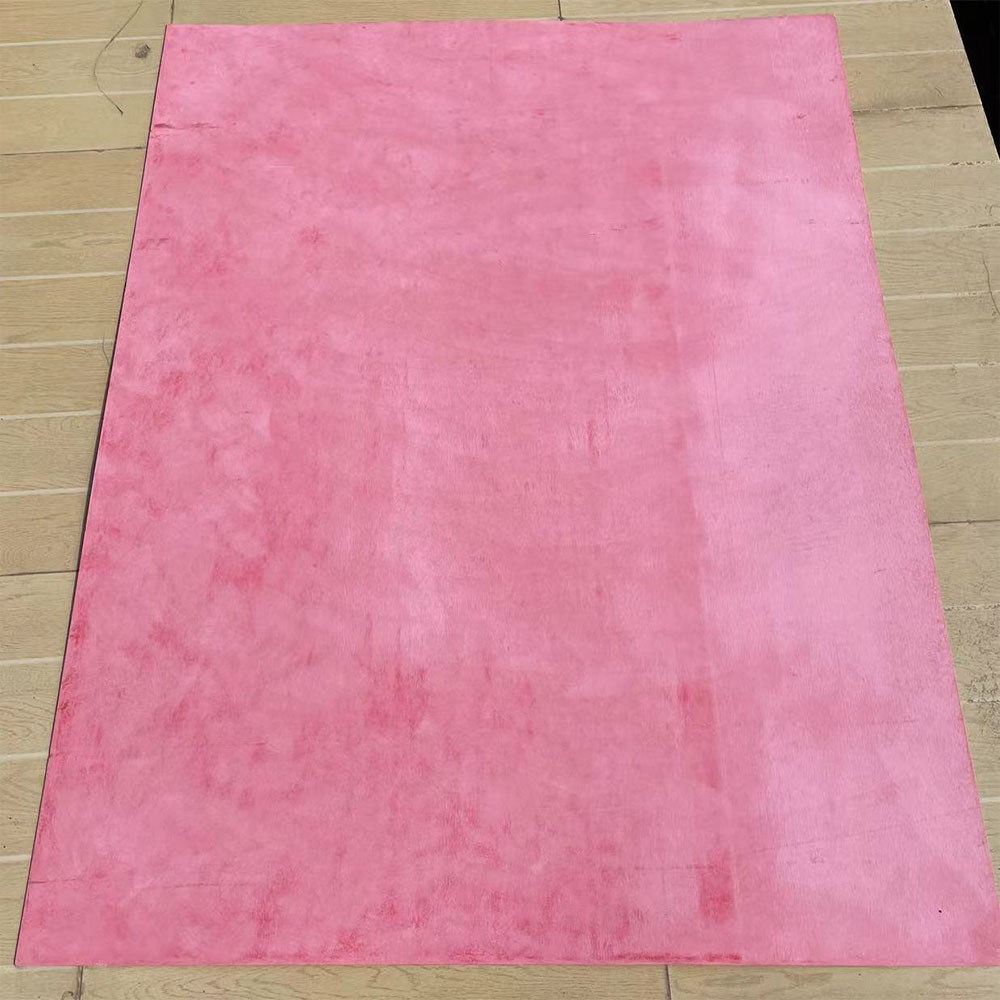

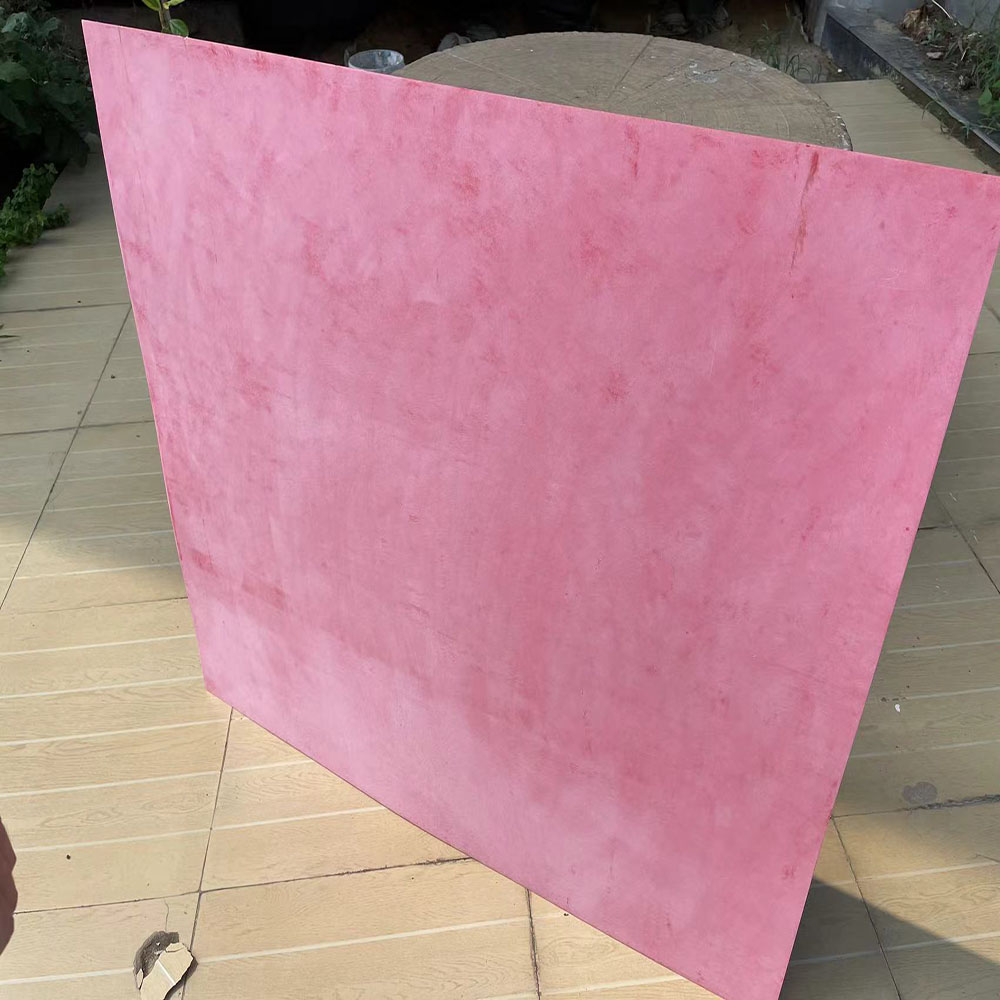

GPO3光板(红色、白色、棕红色)系列,是由无碱玻璃纤维玻璃毡浸以不饱和树脂聚酯糊,并添加相应的添加剂经热压而成的硬质板状绝缘材料。在次基础上进行厚度精加工的产品,厚度公差更加的精确。光板/亚光板
产品规格:1000*1200 ; 1000*1300 ; 1230*2100
产品特点
1.耐电弧性(耐电弧≥180秒)
2.抗漏电起痕性能( CTI≥600V )
3.耐热性(耐热等级达到155°C以上)
4.抗热冲击性能(工作温度-273℃至+155°C )
5.阻燃性( UL 94 V-0级)
6.机械加工性能、自动化加工程度高
7.低烟、无卤产品( NF-F16-101/102法国国标认证)
8. RoHS、Reach认证产品
GPO-3层压板 技术参数表
拓腾 产品编号TUOTENG Grade
T-GPO-3
国际电工/英国 标准IEC893/EN 60893 Grade
UP GM203
德国标准 DIN 7735 Grade
HM2471
美国(国际电气)标准 ANSI(NEMA)Grade NEMA L1-1
GPO-3
项目Items
测试方法
Test Method
单位
Unit
典型数值
Typical value
物理性能
physical
properties
颜色 color
目测
Visual inspection
----
红色/白色/棕红色/灰色 Red/White/Brown/Grey
比重 Specific Gravity
IEC60893-2:2003
g/cm3
1.95-2.05
吸水率 Water absorption
ISO62:2008
%
≤0.5
机械强度
mechanical
properties
拉伸强度Ttensile Strength
IEC60893-2:2003
Mpa
≥130
压缩强度 Compressive Strength
IEC60893-2:2003
≥300
垂直层向 弯曲强度 Flexural Strength
IEC60893-2:2003
≥180
冲击强度 Impact strength
IEC60893-2:2003
KJ/m2
≥60
电气性能
electrical
properties
体积电阻率 Volumetric Resistivity
IEC60093:1980
Ω.m
≥1.0×1010
表面电阻率 Surface Resistivity
IEC60093:1980
Ω
≥1.0×1012
垂直层向电气强度 Electric Strength
IEC60893-2:2003
KV/mm
≥12
平行层向 击穿电压 Breakdown Voltage
IEC60893-2:2003
KV/25mm
≥80
耐电弧 Arc Resistance
IEC61621:1997
sec
≥180
耐电痕化指数PTI Proof Tracking lndex PTI
IEC60893-2:2003
--
≥600
介电常数 Dielectric constant
IEC60893-2:2003
--
4.0-5.0
Tg介质损耗因数 Dissipation Factor
IEC60893-2:2003
--
≤0.03
热性能
Thermal
properties
温度膨胀系数
Coefficient of temperature expansion
ASTME 228-11
1/K
≤2×10-5
温度指数 Temperature index
IEC60085:2004
℃
155
燃烧性能
Flame
Resistance
performanec
氧指数 oxygen index
ISO 4589-2:1996
%O2
≥30
阻燃性 Flame Resistance
IEC60893-2:2003
--
V-0
毒性含量(卤素的释放等)
Toxicant(Emission halogen etc)
E622
--
低 low
其它性能
Other
properties
抗微生物性能细菌
The Anti microbial properties of bacteria
G21-G22
---
良好 good
型材系列:GPO-3 U槽GPO-3 L角GPO-3 T型材GPO-3工字撑GPO-3角型撑GPO-3异型U槽GPO-3 E型材
GPO-3异型槽GPO-3管/棒GPO-3扁条GPO-3米字撑
