GPO-3聚酯玻璃毡板是由无碱玻璃纤维毡浸以基体树 脂糊经热压而成的绝缘板材,产品在高湿下电气性能好,中 等温度下机械性能好;具有优良耐电弧性、耐热性、阻燃性, 遇火焰低烟、低毒,加工性能优异,现被广泛应用于电机、 电器设备中作绝缘结构部件。
特征:玻璃纤维的长度为: 50--100mm,适用于大型高机械的结构部件。
性能:机械强度高,电气性能优良,收缩率低,阻燃,耐电弧,高耐电起痕指数,耐热,制品具有优良湿热绝缘性能。
主要用途:高机械、电气强度的电器、电机、高压变频器、软(起)启动柜、高压开关柜、风力发电等产品的绝缘部件及汽车、船舶、建筑等领域的结构部件。
1.用途说明

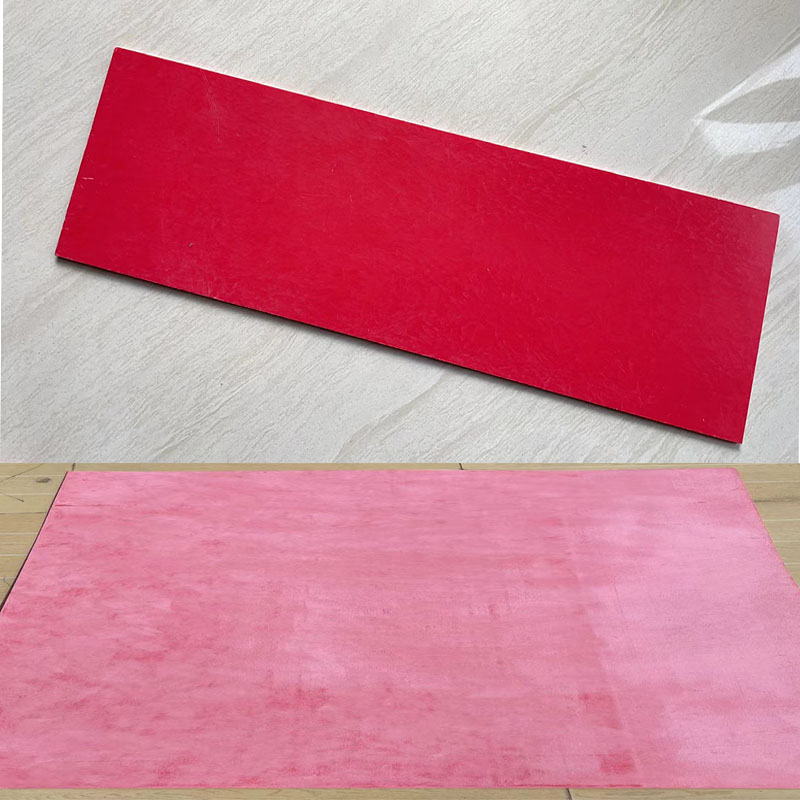

温度等级:B级、F级 颜 色:白色、红色、灰色、其它等
应用领域 | 用途说明 |
断路器中 | 框架式断路器:安全挡板、安全遮板、间隔衬垫、相间隔板等 塑壳式断路器:相间隔板、灭弧室隔弧板等 |
电机马达中 | 电机电枢部件、活动盖板、槽楔定子、定垫片、薄垫片、碳刷板等 |
开关设备 | 隔板系统中的前端、后端、上端、低端、相间隔板等 |
开关柜 | 各种的隔板、衬板,灭弧罩、灭弧筒、灭弧片,隔弧板,接线板,相间绝缘、底端隔板,触头支持件; 开关和变压器的结构支撑件,母线夹板等 |
2.分类
按性能分为2个型号
产品型号 | 应用和特征 |
GPO-3 ( A) | 在高的湿度下具有良好的电气性能,在高温下具有良好的机械性能,耐热等级“F”级,电气温度 指数大于130°C;机械温度指数大于155 t,低烟,高阻燃性等 |
GPO-3 ( B ) | 具有好的电气性能,机械性能好,有阻燃性,应用于电工电气的绝缘结构件等 |
3.技术要求
3.1外观: 表面平整、光滑,有纤维痕迹、不允许有气泡和裂纹
3.2尺寸
序号 | 板材尺寸(mm) | 厚度(mm ) |
1 | 2500x1200 | 3-45 |
2 | 2000x1000 | 2-30 |
3 | 1200x1000 | 3-50 |
4 | 1220x1020 | 0.8-10 |
备注: 1、厚度公差执行GB7 1303.1-1998环氧玻璃布板标准。
2、其他规格非标产品尺寸和厚度公差可以由供需双方协商,按要求进行加工。
3.3物理、机械和电气性能
序号 | 检测项目 | 单位 | 技术指标 | 测试方法 | |||
GPO-3 ( A ) | GPO-3 ( B ) | ||||||
---|---|---|---|---|---|---|---|
1 | 外 观 | - | 表面光滑、平整、无气泡、无裂纹、有纤 维纹路 | 目测 | |||
2 | 密 度 | g/cm3 | 1.75-1.90 | 1.75-1.90 | ISO 1183-1: 2004(方法 A) | ||
GB/T 1033.1-2008 | |||||||
3 | 吸水性 | % | ≤ 0.25 | ≤0.3 | ISO 62: 2008 | ||
GB/T 1033-2008 | |||||||
4 | 垂直层向 弯曲强度 | 常态 | Mpa | ≥130 | ≥110 |
IS0178: 2001 GBfT 9341-2000 |
|
130℃ | ≥90 | ≥80 | |||||
5 | 垂直层向弯曲模量 | Mpa | ≥1.0 x 104 | ≥0.9 x 104 | |||
6 | 垂直层向简支梁冲击强度 (无缺口) | KJ/m2 | ≥90 | ≥70 | IS0179-1: 2000 | ||
GB/T 1043.1-2008 | |||||||
7 | 垂直层向压缩强度 | Mpa | ≥180 | ≥150 | ISO 604: 2002 | ||
8 | 热变形温度(TJ.8) | ℃ | ≥240 | ≥200 | ISO 75-2 : 2003 | ||
GBfT 1634.2-2004 | |||||||
9 | 绝缘 电阻 | 常态 | Ω | ≥1.0x 1013 | ≥1.0x 1012 |
IEC 60167:1964 GBfT 10064-2006 |
|
浸水24h后 | ≥1.0x 1012 | ≥1.0x 1010 | |||||
10 | 垂直层向电气强度(901变 压器油中,20逐级升压) | Kv/mm | ≥13.0 | ≥12.0 |
IEC 60243-1:1998 GB 1408.2-2006 |
||
11 | 平行层向击穿强度(9CTC变 压器油中,20s逐级升压) | Kv | ≥80 | ≥70 | |||
12 | 介质损耗因数 | - | ≤0.015 | ≤0.015 |
IEC 60250:1969 GB 1409-2006 |
||
13 | 相对介电常数 | - | ≤4.5 | ≤4.8 | |||
14 | 耐电弧 | S | ≥180 | ≥180 |
IEC 61621: 1997 GB/T 1411-2002 |
||
15 | 耐漏电起痕指数(CTI) | V | ≥ 600 | ≥600 |
IEC 60112: 1979 GB/T 4207-2003 |
||
16 | 燃烧性 | 级 | V-0 | V-1 、 V-2 | IEC 60695-11-10: 2003 | ||
UL94 | |||||||
17 | 长期耐热性温度指数 | - | 155 | 130 |
IEC 60216-1:2001 GB/T 11026.1-2003 |
||
注: 1鉴于产品的差异性,用户可以根据需要进行性能的确认; 2电气强度用2-3mm标准样件测试。 3产品性能是基于所引用的标准,客户实测值会因产品厚度、加丁件结构等的不同而有所不同。 |
厚度单位:mm 耐电压:空气中耐压KV/1min
标称厚度 | 3 | 4 | 5 ~ 6 | 7〜10 | > 10 |
耐电压 | ≥25 | ≥33 | ≥ 42 | ≥48 | ≥60 |
