EPGM203
特性：各向同性，加工性能好，热态机械强度高，高湿度下电性能稳定，
耐热等级：F级
用途：机械、电气用，适用于F级电机、变压器、电器设备绝缘结构件，用于螺杆螺母的加工
厚度：0.5~50mm
标称尺寸：1020×1220mm,;1020×2040mm
EPGM305 性能与EPGM203相似 改进了热稳定性
耐热等级：H级
EPGM306
特性：各向同性，加工性能好，具有较高的机械、电气性能，CTI≥600，
耐热等级：H级
用途：适用于H级电机设备中做绝缘结构零部件以及其他用途
厚度：1.5~100mm
标准尺寸：1020×1220mm;1020×2040mm
表1 性能要求
序号
性能
单位
要求
1
垂直层向弯曲强度
MPa
≥320
T150≥160
2
平行层向冲击强度
kJ/m2
（简支梁）≥50
（悬臂梁）≥55
3
平行层向击穿电压（90℃油中）
kV
≥35
4
垂直层向电气强度（90℃油中）
MV/m
表2
5
浸水后绝缘电阻
Ω
≥5.0×109
6
吸水性D-24/23
%
表3
表2 垂直层向电气强度
|
厚度 mm |
指标值 |
|
厚度 mm |
指标值 |
|
1.4 |
12.3 |
|
2.4 |
9.8 |
|
1.5 |
12.0 |
|
2.5 |
9.6 |
|
1.8 |
11.0 |
|
2.6 |
9.4 |
|
2.0 |
10.5 |
|
2.8 |
9.2 |
|
2.2 |
10.0 |
|
3.0 |
9.0 |
|
注： 1． 对(90±2)℃油中垂直层向电气强度，可任选20s逐级升压法和1min耐压试验要求中的一种。对符合二者之一的材料，应视其为90±2℃油中的垂直层向的电气强度是符合本标准要求的。 2． 如果测得的试样厚度算术平均值是介于上表两个厚度之间，则其要求值应有内插法求取。如果测得的厚度算术平均值低于0.4mm，则其电气强度要求值取0.4mm的要求值。如果标称厚度为3mm，并且其测得的厚度算术平均值超过3mm时，则取3mm厚度的要求值。 |
||||
表3吸水性
|
试样厚度平均值mm |
吸水极限值mg |
|
试样厚度平均值mm |
吸水极限值mg |
|
1.5 |
≤25 |
10.0 |
≤40 |
|
|
2.0 |
≤26 |
12.0 |
≤44 |
|
|
2.5 |
≤27 |
14.0 |
≤48 |
|
|
3.0 |
≤28 |
16.0 |
≤55 |
|
|
4.0 |
≤29 |
20.0 |
≤60 |
|
|
5.0 |
≤31 |
25.0 |
≤70 |
|
|
6.0 |
≤33 |
单面加工至22.5 |
≤90 |
|
|
8.0 |
≤35 |
|
|
|
|
注：①: 如果测得的试样厚度算术平均值介于上表两厚度之间，则其要求值应由内插法求取。 ②: 如果测得厚度算术平均值低于0.4mm，则其吸水性要求值取0.4mm的要求值。如果标称厚度为25mm，并且测得的厚度算术平均值超过25mm时，则取25mm厚度的要求值。标称厚度超过25mm的板材，则应从单面机加工至22.5mm±0.3mm，且加工平面应光滑。 |
||||

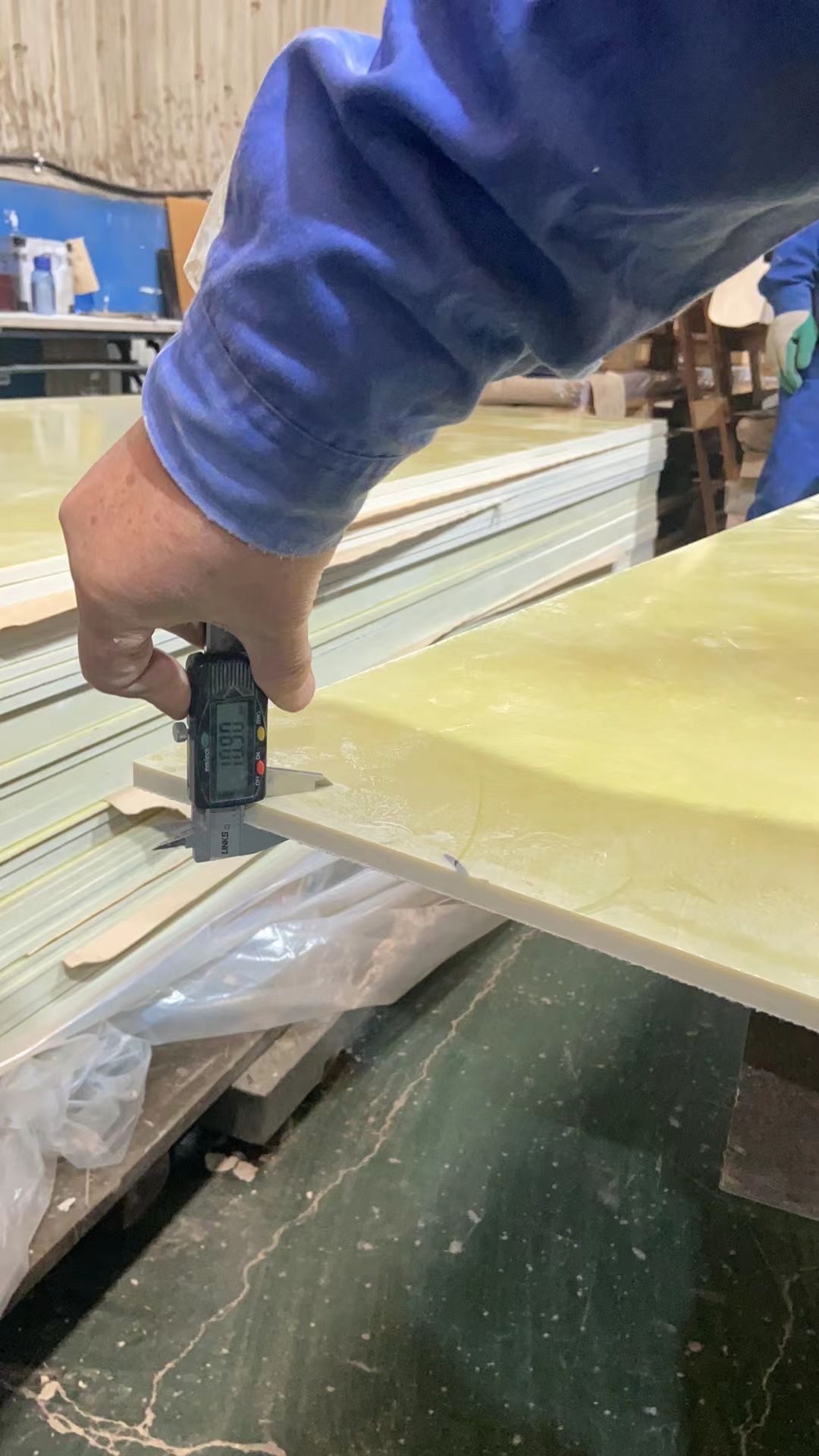

标称厚度、尺寸及允许偏差
|
标称厚度 |
允许偏差 |
标称厚度 |
允许偏差 |
标称厚度 |
允许偏差 |
|
1.5 |
±0.30 |
10.0 |
±0.80 |
40.0 |
±1.55 |
|
2.0 |
±0.35 |
12.0 |
±0.90 |
45.0 |
±1.65 |
|
2.5 |
±0.40 |
14.0 |
±1.00 |
50.0 |
±1.75 |
|
3.0 |
±0.45 |
16.0 |
±1.10 |
60.0 |
±1.90 |
|
4.0 |
±0.50 |
20.0 |
±1.30 |
70.0 |
±2.00 |
|
5.0 |
±0.55 |
25.0 |
±1.40 |
80.0 |
±2.20 |
|
6.0 |
±0.60 |
30.0 |
±1.45 |
90.0 |
±2.35 |
|
8.0 |
±0.70 |
35.0 |
±1.50 |
100.0 |
±2.50 |
|
注:对于标称厚度不在本表所列的优选厚度时,其偏差应采用接近的优选标称厚度的偏差。其他偏差要求可由供需双方商定 |
|||||
